IS-1

IS-1 ИС-1
Tipo	Carro pesado
País de origen	Unión Soviética
Historial de servicio
En servicio	1943-1944
Operador principal	Ejército Rojo
Batallas	Frente Oriental
Historial de producción
Diseñador	Josef Kotin y Nikolai Dujov
Diseñado	1943
Basado en	KV-13 (Proyecto 233)
Fabricantes	Fábrica N.º 100 Kírov en Chelyabinsk (ChKZ)
Producido	Octubre 1943 - Enero 1944
Cantidad	107
Derivados	ISU-152, IS-2
Especificaciones generales
Peso	44 t
Longitud	6,7 m
Anchura	3,1 m
Altura	2,7 m
Motor	V-2K, 600 CV
Velocidad máx.	37 km/h
Autonomía máx.	295 km
Tripulación	4 (comandante, artillero, cargador, conductor)
Blindaje	30-100 mm
Arma primaria	Cañón de 85 mm D-5T con 59 proyectiles
Arma secundaria	2 ametralladoras DT de 7,62 mm
Equipo de comunicaciones	Radio 10-R o 10-RK

Los IS, nombrados así en honor al líder soviético Iósif Stalin, fueron una serie de carros pesados basados en los prototipos KV-13 que sucedieron a finales de 1943 a la serie KV del Ejército Rojo, especialmente al modelo transitorio KV-85. El primer modelo puesto en servicio de esta nueva serie, del que se fabricaron pocas unidades, fue el IS-85, renombrado posteriormente IS-1. Este estaba armado con el mismo cañón de 85 mm de su antecesor y pronto fue rearmado para dar lugar al IS-122 o IS-2, que se fabricó en masa con un enorme cañón-obús de 122 mm. De este modo, a partir de la primavera de 1944, se destinaría el cañón anticarro de 85 mm al tanque medio T-34-85.

Origen y desarrollo

Prototipos KV-13

Configuración final del primer prototipo KV-13, con torreta de 2 hombres.

El predecesor del IS-1 fue el tanque experimental KV-13, basado en un rediseño completo del chasis del KV-1 para conseguir la protección de un carro pesado con un peso reducido. El KV-13 estaba mejor blindado que el KV-1 a costa de una reducción del espacio interior, de hecho el único tripulante en el casco era el conductor, pesaba algo menos de 32 toneladas y estaba armado con un cañón de 76,2 mm ZiS-5 junto a una ametralladora coaxial de 7,62 mm DT. El blindaje frontal tenía un grosor de 120 mm para el casco y 85 mm para la torreta. Estaba propulsado por un motor diésel V-2K de 600 CV, lo que le permitía alcanzar los 55 km/h en carretera. Aunque estaba mejor blindado que el KV-1, el KV-13 era más ligero porque se había utilizado el menor acero posible para su construcción. El KV-13 inicialmente se probó con varios componentes de las orugas basados en el T-34, pero debido a los problemas se acabaron descartando. Lo que sí que incorporó fueron muchos de los componentes diseñados para la versión aligerada KV-1S, pero tenía 5 ruedas de apoyo en lugar de 6, así como un nuevo sistema de giro y transmisión.

Proyectos 233 y 234 derivados del KV-13

Las novedosas características ofrecidas por el KV-13 no fueron suficiente para tener éxito en las pruebas iniciales y el interés por este tanque se redujo. Sin embargo, debido a la aparición del carro pesado alemán Tiger en el Frente Oriental, el desarrollo de tanques pesados ​​se aceleró entre los soviéticos. La Fábrica N.º 100 en ChKZ se encargó de producir dos nuevos tanques experimentales sobre la base del KV-13 que darían lugar a la serie IS (Iósif Stalin). El primero de estos tanques experimentales, armado con el cañón de 76,2 mm F-34, se llamó IS Modelo 1 (Proyecto 233); mientras que el segundo, armado con el cañón obús de 122 mm U-11, se denominó IS Modelo 2 (Proyecto 234).

Los dos tanques experimentales se probaron con éxito entre el 22 de marzo y el 19 de abril de 1943. Los dos modelos eran menos pesados ​​y más rápidos que los KV-1 ofreciendo una mejor protección y pudiendo estar mejor armados. Sin embargo, se descubrieron defectos en el chasis y la unidad de transmisión del motor. Además, en terreno blando, los dos tanques tenían dificultades para conservar su dirección debido a un espacio demasiado grande entre sus 5 ruedas de apoyo. Por tanto, se recomendó aumentar el número de ruedas, volviendo a las 6 de los KV. Durante las pruebas, los preparativos para la producción en masa comienzan en ChKZ así como en los subcontratistas (UZTM y Fábrica N.º 200).

•

  Segundo prototipo del KV-13, ya con torreta de 3 hombres, y también conocido como IS Modelo 1 (Proyecto 233) dentro de la Fábrica N.º 100.

•

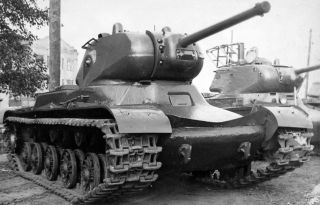

  Prototipo IS Modelo-2 (Proyecto 234) con obús U-11 de 122 mm junto al IS Modelo 1 (Proyecto 233) con cañón F-34 de 76,2 mm. Ambos conservaban las 5 ruedas de apoyo del KV-13.

•

  El Mariscal de la Unión Soviética Gueorgui Zhúkov, junto al coronel general Nikolái Vóronov y el mariscal Kliment Voroshilov, inspeccionando un Tiger I alemán capturado a principios de 1943.

Incorporación del cañón de 85 mm

A principios de abril de 1943 se obtuvieron los primeros datos sobre el formidable blindaje del Tiger alemán, por lo que se recomendó desarrollar cañones antitanque más potentes. Las pruebas de fuego realizadas sobre el Tiger capturado en la zona de Leningrado mostraron que el Cañón antiaéreo de 85 mm Modelo 1939 (52-K) era el arma más eficaz, pues podía perforar el blindaje frontal de 100 mm del Tiger a más de 1.000 m.

Artículos relacionados

Cañón D-5, KV-85

A principios de junio de 1943, 4 cañones de 85 mm estaban listos para ser ensamblados en los nuevos tanques pesados: 2 del modelo S-31 de la Oficina de Diseño de Artillería Central (TsAKB) liderada por Vasili Grabin y 2 del modelo D-5T de la oficina de diseño OKB-9 de Fiódor Petrov. Sin embargo, la torreta de origen de los tanques IS era demasiado estrecha para acomodar un cañón de alta velocidad de 85 mm y había que desarrollar una nueva torreta de fundición más amplia. Todos estos cambios le darían al tanque un peso de 44 toneladas. Para compensar el aumento de peso y darle al tanque una mejor base en terreno blando, se agregaría la sexta rueda de apoyo en el tren de rodaje que ya se había recomendado en pruebas anteriores. Con estos cambios, el nuevo modelo de la serie IS sería menos móvil que los precedentes, pero era el precio a pagar por un mejor armamento.

•

  El Cañón antiaéreo de 85 mm Mod. 1939 (52-K) mostró las mejores capacidades para perforar al Tiger entre los cañones de medio calibre; por consiguiente, se elegiría con la máxima prioridad una evolución de este cañón para armar los tanques pesados.

•

  Prototipo Obyekt 237 con el cañón de 85 mm S-31 de Grabin.

•

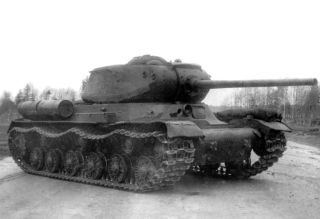

  Prototipo IS-85 con el cañón de 85 mm D-5T de Petrov.

En julio de 1943 se construyeron dos prototipos del tanque IS con cañón de 85 mm, uno con la versión S-31 (Obyekt 237) y otro con la versión D5-T. Las pruebas se realizaron junto a dos propuestas basadas en el chasis KV-1S armadas con las mismas torretas y versiones de cañón, es decir, junto al KV-85. Las pruebas realizadas en julio de 1943 mostraron que el cañón D5-T ofrecía los mejores resultados y ambos tanques experimentales armados con el D5-T se recomendaron para la producción, pasando a llamarse uno IS-85 y el otro KV-85. A principios de agosto de 1943 estos dos prototipos se probaron en Kubinka, el 8 de agosto concretamente, una columna de tanques experimentales cruzó Moscú y fue examinada por Stalin, Molotov, Voroshilov y Beria.

El KV-85, también conocido como Obyekt 239, fue una versión provisional de la serie KV fabricada entre agosto y octubre de 1943 mientras no se completaba el desarrollo del primer modelo de la serie IS. Se trataba en realidad un chasis de KV-1S con la ametralladora del casco suprimida y equipado con la nueva torreta del IS-85 y su cañón D-5T de 85 mm. El 4 de septiembre de 1943 el IS-85 fue aceptado para su entrada en servicio en el Ejército Rojo.

Producción

Mes/Año	IS-85 (IS-1)	IS-122 (IS-2)
Oct. 1943	2	-
Nov. 1943	25	-
Dic. 1943	40	35
Ene. 1944	40	35
Feb. 1944	-	75
...	-	...
Total	107	3.475

ChKZ cesó la producción del KV-85 en octubre de 1943 para dar paso al IS-85. El primer IS-85 fue entregado por ChKZ al Ejército Rojo en octubre de 1943. Sin embargo, pronto sería rearmado para dar lugar al IS-122, que se comenzó a fabricar en serie a partir de diciembre del mismo año con un enorme cañón-obús de 122 mm. Esto permitió que, a partir de la primavera de 1944, se pudiese destinar el cañón anticarro de 85 mm al tanque medio T-34-85. En enero de 1944 se entregaron los últimos IS-85 (posteriormente conocido como IS-1), del cual se produjeron 107 ejemplares. A partir de entonces ChKZ se concentró solo en la producción del IS-122 armado con el nuevo cañón de 122 mm D-25T. Este tanque, posteriormente conocido como IS-2, se fabricó desde diciembre de 1943 hasta junio de 1945 sumando un total de 3.475 ejemplares.

Diseño

El IS-85, posteriormente renombrado como IS-1, fue la primera versión producida en serie de la familia IS, estaba armado con el cañón de 85 mm D-5T al igual que el modelo provisional KV-85, pues la torreta era la misma. El IS-1 tenía la ventaja de contar con un casco mejor blindado, con hasta 100-120 mm de grosor en el frontal, manteniendo un peso similar o incluso inferior. El IS-1 se manejaba con una tripulación de 4 hombres: el conductor, el cargador, el artillero y el comandante. Pesaba 44 toneladas, medía 6,70 m de largo sin el cañón, 3,10 m de ancho, 2,70 m de alto, y alcanzaba los 8,30 con el cañón. Estaba equipado con una estación de radio tipo 10-R o 10-RK.

Blindaje

Blindaje IS-1
Tipo	Torreta CHA Frontal del casco CHA, otras partes laminadas, uniones soldadas
	Frente	Laterales	Atrás	Arriba/abajo
Torreta	100 mm / curvo	90 mm / 72°	90 mm / 60°	30 mm
Mantelete	60-115 mm / curvo
Superestructura	120 mm / 60° (conductor)	90 mm / 75°	60 mm / 41°	30 mm
Casco	60-70 mm / 18° (glacis) 75 mm / 60°	90 mm / 90°	60 mm / 49°	20-30 mm

El blindaje de la torreta de acero fundido de tres tripulantes y ensanchada del IS-1 era de 100 mm en las partes verticales. Esta estaba equipada con una cúpula de comandante con 6 periscopios fijos y 1 periscopio giratorio, una trampilla circular para el cargador y una segunda ametralladora montada en la parte posterior de la torreta mediante un soporte esférico que permitía disparar hacia atrás como era típico en muchos diseños soviéticos. En el lado derecho del techo, el cargador disponía de un periscopio rotatorio y en el lado izquierdo el artillero tenía un periscopio panorámico. El techo de la torreta también albergaba una tapa blindada para el ventilador de la torreta.

En el casco, el blindaje variaba de 60 a 120 mm en la parte delantera, que era también de acero fundido en molde. Las otras partes que formaban el casco eran laminadas con uniones soldadas. Los laterales tenían un grosor de 90 mm y parte trasera 60 mm. Las planchas horizontales que formaban el suelo y las cubiertas tenían un grosor de 20 a 30 mm. El conductor disponía de un puerto de visión frontal blindado y dos periscopios giratorios delante del anillo de la torre.

Movilidad

Movilidad IS-1
Motor	V-2K V12 de 38,9 litros, 600 CV		Potencia/peso	13,6 CV/t
Combustible	520 + 360 litros, diésel		Altura suelo	46 cm
Transmisión	Caja de cambios de 4 vel. + 1 reversa		Diámetro de giro mínimo	0 m
Dirección	Dirección con engranajes (regenerativa)
Rodaje	6 ruedas dobles de acero independientes (por lado)		Presión sobre el terreno	0,78 kg/cm²
Cadenas	65 cm (ancho) y 4,36 m de contacto/suelo
Suspensión	Barras de torsión		Pendiente máx.	36°
	Por carretera	Campo a través	Superación de obstáculos
Velocidad máx.	37 km/h	19 km/h	Verticales	100 cm
Consumo	330 l/100 km		Zanjas	2,5 m
Autonomía	150-260 km	125-210 km	Vadeo	1,3 m

El IS-1 estaba propulsado por el V-2K, el motor diésel V12 estándar para carros pesados que desarrollaba 600 CV, junto con una caja de cambios con 4 velocidades de avance y 1 de retroceso. Con su peso de 44 toneladas, el IS-1 podía alcanzar los 37 km/h en carretera, 19 km/h campo a través, y recorrer hasta 150 km con su propio combustible o hasta 260 km con depósitos auxiliares externos.

Las orugas del IS-1 incluían a cada lado 6 ruedas dobles montadas de forma independiente en una suspensión de barras de torsión, 3 rodillos superiores (también dobles para que pasara la guía de la cadena en el retorno), una rueda tensora delantera doble, y una rueda dentada trasera también doble para mover las cadenas. Las cadenas tenían un ancho de 65 mm y contaban con entre 87 y 90 eslabones, ejerciendo una presión sobre el suelo de 0,78 kg/cm².

•

  La cubierta del motor del IS-85 de producción era bastante diferente a la del prototipo Obyekt 237.

Armamento

Potencia de fuego IS-1
Cañón	Cañón D-5T				Ángulo de elevación		-4° a +23° (manual)
Calibre	85 mm	Largo	L/51,6		Ángulo horizontal		360° (manual + eléctrico)
Mira	10T-15, PT-4-15				Cadencia de disparo
Munición	59 proyectiles				Alcance
Contra una placa de blindaje de acero inclinada 30º
Munición	Tipo	Peso proyectil	Velocidad de salida	Penetración en mm según distancia
				100 m	500 m	1.000 m	1.500 m	2.000 m	2.500 m
BR-365K	AP-T	? kg	792 m/s		90	78	72	66
BR-365	APHEBC	9,02 kg	792 m/s		90	85	78	72
BR-365P	APCR	4,9 kg	1.200 m/s		100	85
Armamento secundario		2 ametralladoras DT de 7,62 mm con 2.520 balas (coaxial y trasera)

El cañón de 85 mm D-5T se montó junto a una ametralladora coaxial de 7,62 mm modelo DT en una nueva torreta de fundición ensanchada. Esta estaba equipada con una cúpula de comandante con 6 periscopios fijos y 1 periscopio giratorio, una trampilla circular para el cargador y una segunda ametralladora montada en la parte posterior de la torreta mediante un soporte esférico que permitía disparar hacia atrás como era típico en muchos diseños soviéticos. En el lado derecho del techo, el cargador disponía de un periscopio rotatorio y en el lado izquierdo el artillero tenía un periscopio panorámico. El techo de la torreta también albergaba una tapa blindada para el ventilador de la torreta.

El cañón D-5T pesaba 1.530 kg y estaba equipado con un cierre deslizante semiautomático. Los mecanismos para amortiguar el retroceso, compuestos por un freno hidráulico y un recuperador hidroneumático, ubicados ambos encima del tubo del cañón, permitían un retroceso máximo de la recámara de 32 cm. El recuperador estaba en el lado derecho y el freno en el izquierdo. El IS-1 transportaba 59 cartuchos de 85 mm y 2.520 cartuchos de 7,62 mm para sus dos ametralladoras DT.

Vehículos derivados

•
  ISU-152

  ---

  Obús autoprop.
  Cantidad: 4.635
•
  IS-2

  ---

  Tanque pesado
  Cantidad: 3.475

En servicio

La primera gran entrega de tanques IS-1 fue hecha el 23 de diciembre de 1943. Un regimiento de tanques pesados completo estaba compuesto por 21 de estos tanques. Un total de cinco regimientos estaban equipados con IS-1 (uno parcialmente) antes de que la producción cambiara al IS-2. El cañón de 85 mm era bastante efectivo contra los carros pesados ​​alemanes hasta 1.000 m distancia, sin embargo, rápidamente se consideró insuficiente para garantizar la supremacía soviética en el campo de batalla. Como consecuencia la producción del IS-1 se abandonó rápidamente en beneficio del IS-2 armado con el cañón de 122 mm, dejando el 85 para equipar los nuevos carros medios T-34-85 unos meses más tarde.

Sección pendiente de ampliación.
