Jagdtiger
Cazacarros de Alemania en la Segunda Guerra Mundial |
Panzerjägers: Panzerjäger I · Panzerjäger 35R(f) · Dicker Max · Marder I · Marder II · Marder III · Sturer Emil · 7,5 cm PaK 97/38(f) auf Pz. 740(r) · RSO/PaK 40 · Nashorn Panzerjägers pesados: Pz.Jg. Tiger (P) Ferdinand/Elefant · Pz.Jg. Tiger Ausf.B (Jagdtiger) Jagdpanzers: Jagdpanzer IV · Jagdpanther · Jagdpanzer 38(t) Otras plataformas: BunkerFlak · Sd.Kfz. 6/3 · Sd.Kfz. 250/10 · Sd.Kfz. 250/11 · Sd.Kfz. 251/10 · Sd.Kfz. 251/22 · Sd.Kfz. 234/4 |
Panzerjäger Tiger Ausf. B Sd.Kfz. 186 | |
Tipo | Cazacarros pesado |
---|---|
País de origen | Alemania |
Historial de servicio | |
En servicio | 1944-1945 |
Operador principal | Wehrmacht |
Batallas | Segunda Guerra Mundial |
Historial de producción | |
Basado en | Tiger II |
Fabricantes | Nibelungenwerk |
Producido | Julio 1944 - Marzo 1945 |
Cantidad | ~85 |
Especificaciones generales | |
Peso | 71,7 t |
Longitud | 7,79 m - 10,65 m (incluyendo cañón) |
Anchura | 3,63 m |
Altura | 2,82 m |
Motor | Maybach HL 230 P30, 700 CV |
Velocidad máx. | 34 km/h |
Autonomía máx. | 120 km |
Tripulación | 6 (comandante, artillero, 2 cargadores, conductor, asistente) |
Blindaje | 80-250 mm |
Arma primaria | Cañón 12,8 cm PaK 44 |
Arma secundaria | Ametralladora MG 34 de 7,92 mm |
Equipo de comunicaciones |
FuG 5 |

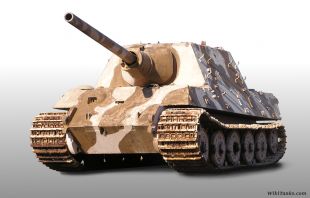

El Panzerjäger Tiger Ausf. B, conocido habitualmente como Jagdtiger, fue un cazacarros pesado tipo Jagdpanzer alemán de la Segunda Guerra Mundial. Fue construido sobre el chasis ligeramente alargado del carro pesado Tiger II con un enorme y potente cañón de 128 mm y su designación por parte de la oficina de armamento del Ejército Alemán fue Sd.Kfz. 186. Con sus 71 toneladas de peso, el Jagdtiger fue el vehículo blindado de combate más pesado utilizado operacionalmente por cualquier nación participante de la Segunda Guerra Mundial, fue también el vehículo de combate más pesado de cualquier tipo en ser producido en serie durante el conflicto.
Vivió un breve periodo de tiempo en servicio en pequeñas cantidades desde finales de 1944 hasta el final de la guerra, tanto en el Frente Occidental como en el Oriental. Aunque se encargaron 150, solo se produjeron en torno a 80, la cantidad exacta no está clara pues varía según la fuente. Su cañón 12,8 cm PaK 44 era capaz de atravesar cualquier carro de combate o vehículo blindado desplegado por las fuerzas Aliadas incluso a larga distancia. Pero debido a un peso excesivo y un sistema de transmisión con poca potencia, el Jagdtiger sufría continuamente de diversos problemas mecánicos y de movilidad. En la actualidad sobreviven tres ejemplares en diferentes museos de todo el mundo.
Diseño y variantes
Sección pendiente de ampliación. |
Producción
Ejemplares producidos por año | ||
---|---|---|
1944 | 1945 | Total |
51 | ~34 | ~85 |
Artículos relacionados | |
Tablas de producción del Jagdtiger |
Blindaje
Blindaje Jagdtiger | ||||
Tipo | Acero laminado soldado | |||
---|---|---|---|---|
Frente | Laterales | Atrás | Arriba/abajo | |
Casamata | 250 mm / 75° | 80 mm / 65° | 80 mm / 65° | 40 mm |
Mantelete | 100 mm / Saukopf | |||
Superestructura | 150 mm / 40° | 80 mm / 65° | 80 mm / 60° | 40 mm |
Casco | 100 mm / 40° | 80 mm / 90° | 80 mm / 60° | 25-40 mm |
Movilidad
Movilidad Jagdtiger | ||||
Motor | Maybach HL 230 P30 V12 de 23,9 litros, 700 CV |
Potencia/peso | 9,8 CV/t | |
---|---|---|---|---|
Combustible | 865 litros, gasolina | Altura suelo | 50 cm | |
Transmisión | Maybach OG 40 12 16 B: 8 vel. + 4 reversas | Diámetro de giro mínimo |
4,8 m | |
Dirección | Doble diferencial | |||
Rodaje | 9 ejes de ruedas intercaladas y superpuestas (por lado) | Presión sobre el terreno |
1,07 kg/cm² | |
Cadenas | 80 cm (ancho) y 4,12 m de contacto/suelo | |||
Suspensión | Barras de torsión dobles | Pendiente máx. | 30° | |
Por carretera | Campo a través | Superación de obstáculos | ||
Velocidad máx. | 35-42 km/h | 14-30 km/h | Verticales | 85 cm |
Consumo | 601 l/100 km | 863 l/100 km | Zanjas | 3 m |
Autonomía | 170 km | 120 km | Vadeo | 1,63 m |
Armamento
Potencia de fuego Jagdtiger | |||||||||
Cañón | 12,8 cm PaK 44 | Ángulo de elevación |
-8° a +15° (manual) | ||||||
---|---|---|---|---|---|---|---|---|---|
Calibre | 128 mm | Largo | 7,02 m (L/55) | Ángulo horizontal |
10° izq. + 10° der. (hidráulico y manual) | ||||
Mira | WZF2/7 | Cadencia de disparo |
|||||||
Munición | 40 proyectiles 128×869 mm R | Alcance | 24.410 m (máximo) | ||||||
Contra una placa de blindaje de acero inclinada 30º | |||||||||
Munición | Tipo | Peso proyectil |
Velocidad de salida |
Penetración en mm según distancia | |||||
100 m | 500 m | 1.000 m | 1.500 m | 2.000 m | 2.500 m | ||||
PzGr | 26,4 kg | 860 m/s | 189 | 166 | 143 | 127 | 117 | ||
PzGr. 43 | APCBC-HE | 28,3 kg | 845 m/s | 187 | 178 | 167 | 157 | 148 | |
Armamento secundario | 2 ametralladoras MG 34 de 7,92 mm con 1.500 balas, una en un soporte esférico frontal y otra antiaérea |
Resumen de producción
Por mes
Mes | Cantidad[1] | Fgst.Nr. |
---|---|---|
Feb. 1944 | 2 | 305001–305002 |
Jul. 1944 | 3 | 305003–305005 |
Ago. 1944 | 3 | 305006–305008 |
Sep. 1944 | 8 | 305009–305016 |
Oct. 1944 | 9 | 305017–305025 |
Nov. 1944 | 6 | 305026–305031 |
Dic. 1944 | 20 | 305032–305051 |
Enr. 1945 | 10 | 305052–305061 |
Feb. 1945 | 13 | 305062–305074 |
Mar. 1945 | 3 | 305075–305077 |
Abr. 1945 | ~8 | 305078–305084 |
Total | ~85 |
En servicio
1.ª Compañía del schwere Panzerjäger-Abteilung 512, al mando del as de cazacarros Albert Ernst y equipada con los pesados Jagdtiger.
El 16 de abril de 1945, Albert Ernst entregó su unidad en Iserlohn a la 99.ª División de Infantería estadounidense.
Referencias
- ↑ Jentz y Doyle (2001), p. 72.
Este artículo fue redactado por Adrián Hermida para WikiTanks en base a las siguientes fuentes:
- Bishop, Chris (2002). The encyclopedia of weapons of World War II. Nueva York: MetroBooks, ISBN 978-1-58663-762-0
- Carius, Otto (2003). Tigers in the Mud. Mechanicsburg: Stackpole Books. ISBN 978-0-8117-2911-6.
- Chamberlain, Peter y Doyle, Hilary L (1999). Encyclopedia of German tanks of World War Two. Londres: Arms & Armour. ISBN 978-1-85409-518-3.
- Devey, Andrew (1999). Jagdtiger: the most powerful armoured fighting vehicle of World War II. 2. Operational history. Atglen, PA: Schiffer Pub. ISBN 978-0-7643-0751-5.
- Duske, Heiner F; Greenland, Tony y Schulz, Frank (1996). 1. Jagdtiger (SD. KFZ. 186). Nuts & Bolts, OCLC 165993662
- Jentz, Thomas L. y Doyle, Hilary L. (2011). Panzer Tracts No.23 - Panzer Production from 1933 to 1945. Panzer Tracts.
- Schneider, Wolfgang (1990). Elefant Jagdtiger Sturmtiger: rarities of the tiger family. West Chester, Pa: Schiffer. ISBN 978-3-7909-0271-6.
- Spielberger, Walter (2007). Heavy Jagdpanzer. Atgeln, Pennsylvania: Schiffer. ISBN 978-0-7643-2625-7.
- Armor Number 27 Tiger in action. Squadron/signal publications, inc.
- Connaissance de l'Histoire N°17. Les chars de combat allemands 39-45. Hachette
- Connaissance de l'Histoire N°5. Véhicules blindés allemands 39-45. Hachette
- Les Blindés de la Seconde Guerre Mondiale. Atlas.
- New Vanguard N°1. Kingtiger Heavy Tank 1942-1945. Osprey Military.
- New Vanguard N°34. Sturmartillerie & Panzerjäger 1939-1945. Osprey Military.
