M1 Abrams
| Tanques de la Guerra de Ucrania |
| Origen soviético: T-54/55 · T-62 · T-64 · T-72 · T-80 · T-84 · T-90 Origen mixto: M-55S · PT-91 Twardy Origen occidental: Leopard 1 · Leopard 2 · Challenger 2 · M1 Abrams |
| M1 Abrams | |
_enters_the_Twin_Bridges_training_area_prepared_for_a_mock_battle_in_the_Republic_of_Korea_Nov._2,_1998..jpeg) | |
|---|---|
| Tipo | Carro de combate principal |
| País de origen |  Estados Unidos
|
| Historial de servicio | |
| En servicio | 1980 - actualidad |
| Operador principal |  Fuerzas Armadas de Ucrania
|
| Historial de producción | |
| Diseñador | Philip Wood Lett, Chrysler Defense General Dynamics Land Systems |
| Diseñado | 1972–1975 |
| Fabricantes | Lima Army Tank Plant (desde 1980) Detroit Arsenal Tank Plant (1982–1996) |
| Producido | 1979 – actualidad |
| Especificaciones generales | |
| Peso | 57 - 66,8 t |
| Longitud | 9,77 m |
| Anchura | 3,66 m |
| Altura | 2,44 m |
| Motor | Turbina multifuel, Honeywell AGT1500, 1.500 CV |
| Velocidad máx. | 72-67 km/h |
| Tripulación | 4 (comandante, artillero, cargador, conductor) |
| Blindaje | Blindaje compuesto Chobham con placas de uranio empobrecido |
| Arma primaria | Cañón de 120 mm M256A1 L/44 con 40-42 proyectiles |
| Arma secundaria | 2 ametralladoras M240 de 7,62 mm Ametralladora pesada M2HB de 12,7 mm |
El M1 Abrams es un carro de combate principal estadounidense de tercera generación diseñado por Chrysler Defense en los años 1970 y llamado así en honor al general Creighton Abrams. Entró en servicio en 1980 como tanque de batalla principal del Ejército de los Estados Unidos reemplazando al M60 Patton y también prestó servicio en el Cuerpo de Marines de los Estados Unidos. Concebido para la guerra terrestre blindada moderna, introdujo nuevas tecnologías a las fuerzas blindadas estadounidenses en sistemas de control, almacenamiento de municiones en un compartimento separado, protección NBQ y otras mejoras en la protección de la tripulación. El primer modelo del M1 estaba armado con un cañón Royal Ordnance L7 de 105 mm producido con licencia británica, mientras que el M1A1 y las variantes posteriores cuentan con un Rheinmetall de 120 mm L/44 fabricado bajo licencia alemana, equivalente al del Leopard 2A4. Con numerosas mejoras a lo largo de los años, el Abrams ahora es uno de los tanques más pesados en servicio con casi 62 toneladas
Origen y desarrollo
El M1 Abrams se desarrolló a partir del fracaso del proyecto MBT-70, en colaboración con Alemania Occidental, para reemplazar al M60 Patton. Hay tres versiones operativas principales de Abrams, M1, M1A1 y M1A2, y cada nueva iteración incorpora mejoras en armamento, protección y electrónica. El Abrams iba a ser reemplazado por el sistema de combate montado XM1202, pero desde que se canceló ese proyecto, el Ejército de los Estados Unidos ha optado por continuar manteniendo y operando la serie M1 en el futuro previsible actualizándolo. En el M1A2 se han implementado amplias mejoras con los paquetes SEPv3 y SEPv4, que incluyen mejoras como armadura compuesta mejorada, mejores ópticas, sistemas digitales y nuevas municiones.
Diseño y variantes
M1A1 (1985)
El M1A1 Abrams se reveló en 1985 como una evolución del M1 Abrams con la incorporación del cañón M256 de 120 mm y ánima lisa (licencia Rheinmetall), en lugar del M68A1 de 105 mm y ánima estriada (derivado del Royal Ordnance L7 británico). La producción del M1A1 comenzó ese mismo año y entró en servicio con el Ejército de Estados Unidos en 1986. Con respecto a la versión original también incorporó un sistema de presurizado contra amenazas NBQ, portaequipajes trasero para almacenamiento de suministros y pertenencias de la tripulación, así como con paneles de explosión externa rediseñados. La producción finalizó en 1992. Se fabricaron 4.976 ejemplares para el Ejército de Estados Unidos, 221 para el Cuerpo de Marines de Estados Unidos, y 59 M1A1 AIM/SA para Australia. El peso de un M1A1 es de 60 toneladas.
Movilidad
| Movilidad M1A1 | ||||
 |
Avco Lycoming AGT1500 Turbina de gas, 1.500 CV |
 |
25,4 CV/t | |
|---|---|---|---|---|
 |
1.909 litros, multicombustible |  |
48 cm | |
 |
Allison DDA X-1100-3B, automática |  giro mínimo |
||
 |
Manillar de dirección | |||
 |
7 ruedas dobles independientes (por lado) |  el terreno |
0,96 kg/cm² | |
 |
63,5 cm (ancho) | |||
 |
Barras de torsión |  |
60% (frontal), 40% (lateral) | |
|
Amortiguadores rotativos | |||
| Por carretera | Campo a través | Superación de obstáculos | ||
 |
67 km/h |  |
100 cm | |
 |
450 l/100 km | ~890 l/100 km |  |
2,7 m |
 |
465 km | 50-200 km |  |
1,2 m (2 m con prep.) |
Un M1A1 de la 81.ª Brig. Acorazada del Ejército de Estados Unidos desplegado en Irak, año 2004.
Armamento
| Potencia de fuego M1A1 Abrams | |||||||||
| Cañón | Watervliet Arsenal M256 (licencia Rheinmetall) |
Ángulo de elevación |
-9º a +20º (eléctrico) | ||||||
|---|---|---|---|---|---|---|---|---|---|
| Calibre | 120 mm | Largo | L/44 | Giro torreta | 360º en 9 seg. (hidráulico) | ||||
| Mira | Mira térmica con telémetro láser | Cadencia de disparo |
8,5 disparos/min | ||||||
| Munición | 40 proyectiles | Alcance | 3.000 m (efectivo) | ||||||
| Contra una placa de blindaje de acero RHA | |||||||||
| Munición | Tipo | Peso proyectil |
Velocidad de salida |
Penetración en mm según distancia | |||||
| 100 m | 500 m | 1.000 m | 1.500 m | 2.000 m | 2.500 m | ||||
| M829A1 Silver Bullet |
APFSDS (uranio) |
(con sabot) 9 kg |
1.575 m/s | >540 | |||||
| M829A2 | APFSDS (uranio) |
9 kg | 1.675 m/s | ||||||
| M829A3 Super Sabot |
APFSDS (uranio) |
10 kg | 1.555 m/s | 800 | |||||
| M830A1 | HEAT-MP-T | 11,4 kg | 1.140 m/s | >480 | >480 | >480 | >480 | >480 | |
| Armamento secundario | Ametralladora coaxial M240 de 7,62 mm Ametralladora media M240 de 7,62 mm en la escotilla del cargador (10.400 proyectiles para ambas) Ametralladora pesada M2HB de 12,7 mm en la escotilla del comandante (900 proyectiles) | ||||||||
M1A1 SA
Programa de actualización mediante el cual las unidades más antiguas de M1A1 Abrams se restauraron a condiciones de fábrica y además se mejoraron agregando un equipos electrónicos de un nivel equivalente a un M1A2 Abrams. Se añadieron sensores de visión y localización de blancos a largas distancias con cámara infrarroja, un teléfono en la parte trasera para comunicación directa con la infantería, un nuevo equipo de comunicaciones que incluye un sistema de combate en red FBCB2 (Force XXI Battle Command Brigade and Below) y un sistema de navegación GPS Blue Force Tracking para el comandante, además de una mira térmica para la ametralladora pesada de calibre .50.
 Sección pendiente de ampliación.
|
M1A2 (1992)
El M1A2 Abrams se comenzó a producir en 1992 y alcanzó la capacidad operativa en 1993. Estados Unidos recibió 77 M1A2 de fabricación nueva y más de 600 M1 actualizados a M1A2, también se fabricaron 315 para Arabia Saudita, 1.005 para Egipto y 218 para Kuwait. El M1A2 ofrece al comandante del carro una mira térmica independiente y la capacidad de, en una secuencia rápida, disparar a dos objetivos seguidos sin la necesidad de adquirir cada uno por separado. El M1A2 también incorpora blindaje compuesto de segunda generación con uranio empobrecido (DU), excepto en las versiones de exportación.
M1A2 SEP (1999)
Con el paquete de mejora M1A2 SEP (System Enhancement Package), el Abrams fue equipado con una nueva mira térmica de artillero de segunda generación y se le han actualizado los componentes de armadura de uranio empobrecido de tercera generación con revestimiento de grafito. Estados Unidos adquirió 240 carros de nueva fabricación en esta versión, y actualizó 300 M1A2 al estándar M1A2 SEP, también se actualizaron 400 M1A1 más antiguos junto a un número números desconocidos de viejos M1 y M1IP.
M1A2 SEPv2 (2007)
Con el paquete de actualización M1A2 SEPv2, al Abrams se le agregó la estación de ametralladora operada remotamente como arma secundaria estándar, pantallas a color, interfaces mejoradas, un nuevo sistema operativo, teléfono de infantería como equipamiento estándar, una transmisión mejorada para una mayor durabilidad, y posibilidad de mejorar el blindaje lateral con el kit de blindaje reactivo explosivo ARAT del paquete TUSK.
M1A2 con todos los elementos del Tank Urban Survival Kit (TUSK).

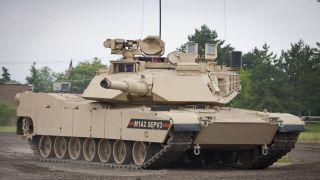

M1A2 SEPv3 (2017)
El paquete de actualización M1A2 SEPv3 (también conocido como M1A2C) incorporó numerosas mejoras. Se le ha mejorado la generación y distribución de energía para obtener un menor consumo de combustible, incorporó un nuevo sistema de gestión del estado del vehículo (VHMS), sistemas electrónicos modulares (LRM) para facilitar el mantenimiento y una unidad de energía auxiliar (APU) para hacer funcionar la electrónica con el motor apagado, distinguiendo visualmente la versión por un pequeño escape en la parte trasera izquierda. También incorporó mejores comunicaciones y redes, un enlace de datos ADL para emplear municiones de explosión en el aire, un FLIR mejorado que usa infrarrojos de onda larga y media y la estación de armas remota de bajo perfil CROWS. En cuanto a protección incorporó un paquete de blindaje contra explosivos improvisados, un paquete de blindaje de nueva generación (NGAP) con más protección balística pasiva agregada a las caras de la torreta, junto con nuevos montajes de armadura reactiva explosiva ARAT y sistemas de protección activa Trophy instalados en los lados de la torreta. Los prototipos comenzaron a probarse en 2015 y los primeros ejemplares se entregaron en octubre de 2017, aunque la primera unidad equipada con esta versión no estuvo en estado operativo hasta julio de 2020.
Comparativas
Nivel de protección
| Blindaje principal |
Blindaje espaciado o adicional |
Blindaje reactivo |
Protecciones activas |
Sistemas de ocultamiento |
Supresión de incendios | |
|---|---|---|---|---|---|---|
| M1A1 | Blindaje compuesto Chobham, acero con capas NERA[1] |
Revestimiento interno antifragmentos Faldones NERA |
n/d | n/d | 12 lanzafumígenos y generador de humo en el escape |
Sistema de extinción de incendios automático Cámaras de municiones blindadas con paneles antiexplosiones para toda la munición |
| M1A1 SA | Posibilidad de montar módulos ARAT en los faldones | |||||
| M1A2 | Blindaje principal mejorado |
Movilidad y comunicaciones
| Peso | Motor (potencia) |
Vel. máx. (campo - carretera) |
Reversa | Visor conductor |
Visor comandante |
Equipo de radio |
Sistema de navegación | |
|---|---|---|---|---|---|---|---|---|
| M1A1 | 57 t | Honeywell AGT1500 (1.500 CV) |
67 km/h | 40 km/h | 3 periscopios Visor nocturno AN/VSS-5 (amplificación de luz) |
5 periscopios fijos Sin mira propia (enlace artillero) Visor ametralladora (3×) |
? | n/d |
| M1A1 SA | 61,3 t | +Cámara térmica para ametralladora | Nuevos equipos de radio | FBCB2 y Blue Force Tracking | ||||
| M1A2 | 63 t | +Mira térmica independiente |
Capacidades ofensivas
| Cañón | Estabilizador | Mira diurna | Mira nocturna | Sistema de control de tiro |
Cargador (listos + reserva) |
Arma coaxial (mun.) |
Arma secundaria (mun.) | |
|---|---|---|---|---|---|---|---|---|
| M1A1 | M256A1 L/44 | GTDSS (electrohidrúalico o electromecánico) |
Mira diurna GPS[2] (3/10×) Mira auxiliar GIS (1/8×) |
Mira térmica TIS[3] de 1.ª gen (3/10×) 1,5 km de alcance |
Computadora de tiro digital con telémetro láser (4.000 m de alcance) |
Manual (17 + 23) |
M240 de 7,62 mm (10.400) |
Otra M240 de 7,62 mm para el cargador M2HB de 12,7 mm (900) del comandante |
| M1A1 SA | Se añade una cámara FLIR | |||||||
| M1A2 |
Vehículos derivados
-
Carro de
limpieza minas
En servicio
Ucrania
Entregas
| País | Versión | Cantidad | Fecha confirm. |
Fecha recepción |
|---|---|---|---|---|
| Estados Unidos
|
M1A1 SA | 31 | 25 ene. 2023 | 15 may. 2023 (Alemania) 25 sep. 2023 (Ucrania) |
El 25 de enero de 2023, el presidente estadounidense Joe Biden, anunció que Estados Unidos enviaría 31 tanques M1 Abrams a Ucrania. Originalmente, Estados Unidos planeó producir tanques M1A2 Abrams nuevos para enviar a Ucrania, utilizando fondos de la Iniciativa de Asistencia de Seguridad de Ucrania. Sin embargo, en marzo de 2023 el Departamento de Defensa decidió reformar tanques M1A1 Abrams existentes para acortar el plazo. Estos carros serán ejemplares de la versión M1A1 sacados de los almacenes estadounidenses y modernizados a la versión M1A1 SA, es decir, a un nivel similar al del M1A2, pero con blindaje de exportación sin uranio empobrecido. Aún así, no se esperaba que llegasen a Ucrania hasta el otoño de 2023.[4]
Entrenamiento y equipamiento
El 15 de mayo de 2023, el Departamento de Defensa de Estados Unidos anunció la llegada de los 31 M1A1 Abrams reformados para Ucrania al campo de entrenamiento de Grafenwoehr, en Alemania, y que en las siguientes semanas empezarían a formar tripulantes y mecánicos ucranianos para su utilización y mantenimiento.[4]
El 14 de julio se filtraron las primeras fotos de los M1 Abrams ucranianos en Alemania, al menos uno de ellos equipado con dispositivo de rodillos antiminas.[5] El 22 de julio de 2023 se publicó el vídeo grabado por un soldado ucraniano con un M1A1 Abrams en un campo de entrenamiento en Alemania.[6] Todos estos tanques que se vieron en fotos filtradas estaban pintados en color arena, es decir, con camuflaje desértico.
El 2 de septiembre de 2023, la Administración Biden anunció que planea entregar munición perforante de uranio empobrecido para los carros de combate M1 Abrams ucranianos. Lo más probable es que el proyectil transferido sea el M829A2 APFSDS-T fabricado en los años 90. Sin embargo, es posible que también se pueda transferir el moderno M829A3, diseñado para enfrentarse a los blindajes reactivos más modernos.[7] El 6 de junio de 2023, un nuevo paquete de ayuda estadounidense a Ucrania incluyó la munición perforante de uranio empobrecido de 120 mm para los Abrams, sin especificar el modelo.[8]
El 25 de septiembre de 2023, el Presidente de Ucrania, Volodímir Zelenski, anunció que los M1 Abrams habían llegado a Ucrania.[9] El mismo día el medio polaco Visegrád 24 publicó fotos de un tren cargado con los supuestos tanques M1 Abramas enviados a Ucrania.[10]
El 14 de enero de 2024 se difundió un vídeo de la etapa de entrenamiento de los tripulantes ucranianos de los M1 Abrams en Alemania.[11]
Unidades y despliegue
En torno al 27 de octubre de 2023 se difundió un vídeo de tanques M1 Abrams ucranianos realizando maniobras en algún lugar de la retaguardia. Estos tenían mallas de camuflaje colocadas por encima de la pintura color arena original.[12]
Un M1A1 SA Abrams en un campo de maniobras ucraniano en la retaguardia.
El mismo tanque junto a otro igual. Tienen camuflaje por encima de la pintura color arena original.
| Unidad | Fecha de activación |
Base | Variante |
|---|---|---|---|
 47.ª Brigada Mecanizada |
2022 | n/d | 2A6 |
Inicialmente estaba planeado introducir los 31 M1 Abrmas en la 47.ª Brigada Mecanizada de las Fuerzas Terrestres de Ucrania junto a los vehículos de combate de infantería M2 Bradley, también de origen estadounidense. Sin embargo, debido a los retrasos con la puesta en servicio de los Abrams, esta brigada recibió la versión más poderosa del Leopard 2, el Leopard 2A6, para realizar la contraofensiva de verano de 2023 en Zaporiyia.[13] En diciembre de 2023, los pocos Leopard 2A6 que quedaban en servicio en la unidad blindada de la 47.ª Brigada fueron transferidos a la 21.ª Brigada Mecanizada para reforzar su reducida pero fuerte fuerza blindada compuesta por los Strv 122 suecos, una versión mejorada el Leopard 2A5. A partir de entonces los M1 Abrams fueron destinados a la 47.ª Brigada Mecanizada como se había previsto inicialmente.
En combate
Primeras apariciones en el frente
El 26 de noviembre de 2023 se publicaron varias fotos de tanques M1 Abrams ucranianos en área de operaciones con pintura de camuflaje boscoso. Llama la atención que si fueron pintados en Ucrania no utilicen el camuflaje pixelado ucraniano, por lo que puede ser que fueran enviados así en un segundo lote después de los que vimos en color arena.[14][15]
El 6 de enero de 2024 se publicó un vídeo grabado por un soldado en el que se ve un tanque M1 Abrams en zona de operaciones pasando por un camino de tierra y que también tiene pintura de camuflaje boscoso.[16] El 14 de enero de 2024 se publicó otro vídeo en el que se ve por primera vez un tanque M1A1 SA Abrams ucraniano equipado con el blindaje reactivo explosivo modular ARAT en sus costados. Este ejemplar está pintado en camuflaje boscoso, tiene camuflaje de red en el cañón y una lona protectora por encima.[17]
Un M1 Abrams ucraniano en zona de operaciones. Enero de 2024.
M1A1 SA Abrams ucraniano equipado con blindaje reactivo explosivo ARAT. Enero de 2024.
Primer uso en combate registrado
El 23 de febrero de 2024 se vio por primera vez en acción de combate en Ucrania un M1A1 Abrams en la zona de Stepove, al Noroeste de Avdivka. Este tanque, que actuó en solitario con el apoyo de drones y portaba un camuflaje boscoso, se aproximó a la famosa población defendida por la 47.ª Brigada Mecanizada en los últimos meses desde Berdychi, por la carretera del Sur. En la carretera, junto a las últimas casas, se detuvo y disparó varias veces contra posiciones enemigas en la zona oriental de Stepove, a una distancia aproximada de 1,4 km. A continuación giró y se retiró por la misma carretera por la que había venido. Esto se pudo ver en un vídeo grabado desde un dron y publicado por la propia 47.ª Brigada Mecanizada.[18][19]
- Entre Berdychi y Stepove (NO de Avdivka). ca. 23 feb. 2024.
M1A1 Abrams de la 47.ª Brig. Mec. aproximándose a Stepove a través de Berdychi.
El tanque de origen estadounidense abriendo fuego hacia posiciones rusas desde las últimas casas de Berdychi.
M1A1 Abrams retirándose.
Primeras bajas registradas
El 26 de febrero de 2024, pocos días de ver los tanque M1 Abrams en acción al Noroeste de Avdivka, fuentes rusas publicaron la imagen de un dron en la que vemos uno de ellos destruido.[20]
| Sección pendiente de ampliación.
|
Pérdidas
| Destr. | Dañ. | Aband. | Capt. | Total | |
|---|---|---|---|---|---|
| M1A1 SA Abrams | 4 | 1 | 6 | 11 |
Existen pruebas fotográficas de que, hasta agosto de 2024, las Fuerzas Armadas de Ucrania tuvieron al menos 11 bajas de M1 Abrams. De estas bajas, 4 fueron pérdidas por destrucción completa y 6 fueron pérdidas por abandono debido a daños.[21]
Referencias
- ↑ Los ejemplares estadounidenses incluyen malla de uranio empobrecido.
- ↑ Gunner´s Primary Sight.
- ↑ Thermal Imaging Sight.
- ↑ 4,0 4,1 Departamento de Defensa de Estados Unidos (15 may. 2023). Ukrainian Tank Crews, Maintainers to Begin Training on U.S. M1 Abrams in Germany Soon. defense.gov
- ↑ Anno1540 (14 jul. 2023). The network showed a photo of Ukrainian military training on M1 Abrams tanks in Germany. twitter.com
- ↑ Ukrainian Front (22 jul. 2023). A Ukrainian soldier on an American Abrams M1A1 tank during exercises on the territory of Germany. twitter.com
- ↑ Clash Report (2 sept. 2023). Biden administration plans to announce the delivery of depleted uranium armor piercing fin stabilized discarding sabot-tracer (APFSDS-T) in the military aid package for Ukraine. twitter.com
- ↑ Departamento de Defensa de Estados Unidos (6 sep. 2023). Biden Administration Announces Additional Security Assistance for Ukraine. defense.gov
- ↑ Charlie D'Agata (25 sep. 2023). Ukraine war effort aided by arrival of U.S. Abrams tanks. cbsnews.com
- ↑ Visegrád 24 (25 sep. 2023). The first shipment of U.S. Abrams tanks has arrived in Ukraine. twitter.com
- ↑ Ukrainian Front (14 ene. 2024). Video of training of Ukrainian tankers on American Abrams tanks. twitter.com
- ↑ Poderío Militar (27 oct. 2023). Tanque abrams en manos ucranianas con camuflaje, en algún lugar de la retaguardia. twitter.com
- ↑ Jerome - MilitaryLand.net (25 ene. 2024). 47th Mechanized Brigade was never meant to ride Leopards. militaryland.net
- ↑ OSINTtechnical (26 nov. 2023). US-supplied M1A1 Abrams MBT reportedly in Ukrainian service, somewhere in the eastern part of the country. twitter.com
- ↑ OSINTtechnical (26 nov. 2023). US-supplied M1A1 Abrams MBT in Ukrainian service, sporting a woodland paint scheme. twitter.com
- ↑ Ukrainian Front (6 ene. 2024). The American M1A1SA Abrams tank is in service with the Armed Forces of Ukraine. twitter.com
- ↑ OSINTtechnical (14 ene. 2024). US-supplied M1A1 Abrams MBTs in Ukrainian service, sporting both woodland camouflage and M-19 ARAT add-on armor. twitter.com
- ↑ OSINTtechnical (23 feb. 2024). First footage of a Ukrainian M1A1 Abrams MBT in combat, sporting woodland camouflage, seen here shelling Russian positions in Stepove, Donetsk Oblast. twitter.com
- ↑ GeoConfirmed (23 feb. 2024). A M1A1 Abrams of the 47th Brigade, attacking Russian positions from Berdychi, Donetsk region. 5MR7+Q87 Berdychi, Donetsk Oblast, Ukraine. twitter.com
- ↑ OSINTtechnical (26 feb. 2024). First US-supplied M1A1 Abrams MBT in Ukrainian service seen damaged/destroyed. Blowout panels can be seen deployed. twitter.com
- ↑ Oryx. Documenting Ukrainian Equipment Losses During The 2022 Russian Invasion Of Ukraine. oryxspioenkop.com
Este artículo fue redactado por Adrián Hermida para WikiTanks en base a las siguientes fuentes:
- Hunnicutt, R.P. (1990). Abrams: A History of the American Main Battle Tank. Presidio. ISBN 9780891413882.
