Tanque medio Tipo 97-Kai Chi-Ha
Kyūnana-shiki chū-sensha kai Chi-ha
Type 97 ShinHoTo Chi-Ha - Victory Park, Moscow (27042045439).jpg
Tipo Carro de combate medio
País de origen Flag of Japan (1870–1999).png Imperio Japonés
Historial de servicio
Operador principal War flag of the Imperial Japanese Army (1868–1945).png Ejército Imperial Japonés
Batallas
principales 		Guerra del Pacífico
Historial de producción
Diseñado 1939-1941
Basado en Tipo 97 Chi-Ha
Fabricantes Mitsubishi, Hitachi, Nihon, Sagami
Producido 1942-1943
Cantidad 930 + 300 conversiones
Derivados Tipo 1 Chi-He
Especificaciones generales
Peso 16 t
Longitud 5,5 m
Anchura 2,33 m
Altura 2,38 m
Motor Mitsubishi SA12200VD, 170 CV
Velocidad máx. 38 km/h
Autonomía máx. 210 km
Tripulación 5 (comandante, artillero, cargador, conductor, ametrallador)
Blindaje 9–33 mm
Arma primaria Cañón de 47 mm Tipo 1
Arma secundaria 2 ametralladoras de 7,7 mm Tipo 97
Equipo de
comunicaciones 		Radio Tipo 96 Mk.IVE

El Tanque medio Modelo 3 de 1937 mejorado, o Tipo 97-Kai Chi-Ha según la nomenclatura japonesa, también apodado como ShinHoTo ("nueva torreta"), fue un modelo actualizado del carro de combate medio japonés Tipo 97 Chi-Ha desarrollado en la Segunda Guerra Mundial con una nueva torreta armada con un cañón más potente y efectivo para el combate contra otros blindados. Este diseño fue considerado el mejor tanque japonés que haya estado en servicio de combate durante la Guerra del Pacífico, ya que hubo otros equivalentes o superiores que fueron reservados para la defensa de las islas principales japonesas y no habían entrado en combate cuando Japón se rindió en agosto de 1945.

Origen y desarrollo

Versión mejorada del Tipo 97 Chi-Ha

Las deficiencias del carro de combate medio Tipo 97 Chi-Ha con su cañón de 57 mm de baja velocidad se hicieron evidentes durante la Batalla de Jaljin Gol de 1939 contra la Unión Soviética. El cañón de 45 mm de los tanques soviéticos BT-5 y BT-7 superaba ampliamente al cañón de este blindado japonés, lo que provocó grandes pérdidas en el Ejército Imperial Japonés.[1][2] Esto convenció al Ejército Japonés de la necesidad de un arma más potente para combatir los blindados enemigos. El desarrollo de un nuevo cañón para carro de combate más largo en calibre 47 mm, inspirado en los cañones anticarro soviéticos de 45 mm y también influenciado por el PaK 36 de 37 mm alemán, comenzó en 1939 y se completó en 1941. Es así como nace el Cañón de 47 mm Tipo 1, diseñado específicamente para contrarrestar los blindados soviéticos.[3] El cañón más largo de 47 mm generaba una velocidad de salida mucho mayor, lo que permitía una penetración del blindaje superior a la del cañón corto de 57 mm.[4]

Para acomodar el nuevo cañón en el Tipo 97 Chi-Ha se necesitaba una nueva torreta y se tomó prestada del nuevo diseño de carro medio Tipo 1 Chi-He. La versión mejorada del Tipo 97 Chi-Ha equipada con esta nueva torreta más grande para tres tripulantes fue denominada Tipo 97-Kai ("mejorada") o ShinHoTo ("nueva torreta") Chi-Ha. Este nuevo modelo al contar con un tripulante más también era más eficiente en las tareas de detectar enemigos, apuntar y recargar. Reemplazó al modelo original en las líneas de producción en 1942. Además, se convirtieron aproximadamente unos 300 tanques Tipo 97 con la torreta antigua a este modelo mejorado.[5] En 1943 esta versión provisional fue reemplazada en las fábricas por el nuevo modelo Tipo 1 Chi-He.

Producción

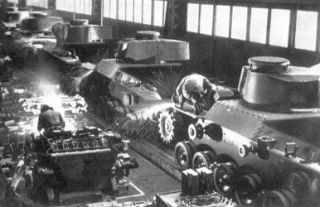

Línea de producción del Tipo 97 ShinHoTo Chi-Ha.

El tanque medio Tipo 97 era fabricado en las fábricas de las firmas Mitsubishi e Hitachi, y también en el Arsenal Sagami del Ejército, desde 1938 a 1942. En 1942 se comenzó a fabricar de la versión mejorada Tipo 97 ShinHoTo Chi-Ha con cañón largo de 47 mm. Este año se completaron 503 ejemplares y 427 en 1943, sumando 930 ejemplares de esta versión mejorada, además de unos 300 de la versión original que fueron convertidos con la nueva torreta.[6]

A pesar de que la producción estaba alcanzando su ritmo más alto en 1943, ese sería el último año en que se produjo el Tipo 97, ya que las fábricas comenzaron a producir nuevos diseños de carros de combate, como su sucesor Tipo 1 Chi-He y otros diseños derivados de éste.[7]

Diseño y variantes

Blindaje

Blindaje Tipo 97 ShinHoTo Chi-Ha
Tipo RHA atornillado
Frente Laterales Atrás Arriba/abajo
Panzer IV G torreta.png
Torreta 		33 mm 33 mm 33 mm ?
Panzer IV G superestructura.png
Superestructura 		25 mm / 79°
16 mm / 8° 		26 mm / 65° 13 mm
Panzer IV G casco.png
Casco 		16 mm / 60°
20 mm / 60° 		9 mm / 90° 20 mm / curvo 8 mm

Movilidad

Movilidad Tipo 97 ShinHoTo Chi-Ha
Simbolo motor.png
Motor 		Mitsubishi SA12200VD
V12 de 21,7 litros, 170 CV
Potencia/peso 		10,8 CV/t
Combustible 		235 litros, diésel
Altura suelo.png
Altura suelo 		40 cm
Transmisión 		Caja de cambios manual de 4 vel. + reversa
Diámetro de
giro mínimo
Dirección 		Embragues frenados
Panzer IV G rodaje.png
Rodaje 		6 ruedas dobles (por lado)
Presion terreno.png
Presión sobre
el terreno 		0,59 kg/cm²
Panzer IV G cadenas.png
Cadenas 		30,5 cm (ancho) y 3,71 m de contacto/suelo
Panzer IV G suspension.png
Suspensión 		Suspensión de muelles helicoidales
Pendiente máx. 		34º
Panzer IV G suspension.png
Amortiguación 		En las ruedas frontales
Por carretera Campo a través Superación de obstáculos
Velocidad máx. 		38 km/h
Verticales 		90 cm
Consumo
Zanjas 		2,5 m
Garrafa gasolina.png
Autonomía 		210 km
Vadeo 		1 m

Armamento

Potencia de fuego Tipo 97 ShinHoTo Chi-Ha
Cañón Tipo 1 Ángulo de
elevación 		-9° a +11°
(manual)
Calibre 47 mm Largo 2,25 m (L/48) Ángulo
horizontal 		360°
(manual)
Mira Cadencia
de disparo
Munición 120 proyectiles  Alcance
Contra una placa de blindaje de acero inclinada 30º
Munición Tipo Peso
proyectil 		Velocidad
de salida 		Penetración en mm según distancia
100 m 500 m 1.000 m 1.500 m 2.000 m 2.500 m
810 m/s 55 40 30
Armamento secundario 2 ametralladoras de 7,7 mm Tipo 97 con 2.745 proyectiles
Vista lateral de un Tipo 97 ShinHoTo Chi-Ha con la nueva torreta y cañón de 47 mm.

Referencias

  1. ↑ Zaloga 2007, pp. 13, 14.
  2. ↑ Coox 1985, p. 437.
  3. ↑ Zaloga 2007, p. 14.
  4. ↑ Tomczyk 2007, pp. 13, 15.
  5. ↑ Zaloga 2007, p. 14.
  6. ↑ Zaloga 2007, pp. 10, 17.
  7. ↑ Zaloga 2007, pp. 10, 17, 20–21.

Este artículo fue redactado por Adrián Hermida para WikiTanks en base a las siguientes fuentes:

  • Coox, Alvin D. (1985). Nomonhan; Japan Against Russia, 1939. Stanford, California: Stanford University Press. ISBN 0-8047-1160-7.
  • Gander, Terry J. (1995). Jane's Tanks of World War II. Harper Collins. ISBN 0-00-470847-4
  • Tomczyk, Andrzej (2007). Japanese Armor Vol. 2. AJ Press. ISBN 978-8372371119.
  • Tomczyk, Andrzej (2005). Japanese Armor Vol. 4. AJ Press. ISBN 978-8372371676.
  • Zaloga, Steven J. (2007). Japanese Tanks 1939–45. Osprey. ISBN 978-1-8460-3091-8.
