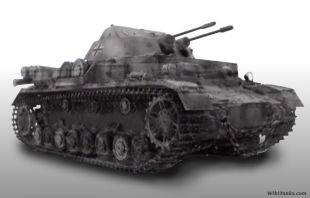

Flakpanzer IV Kugelblitz

Kugelblitz
Tipo	Artillería antiaérea autopropulsada
País de origen	Alemania
Historial de servicio
Operador principal	Wehrmacht
Historial de producción
Diseñador	Oberleutnant Josef von Glatter-Gotz
Diseñado	1943-1945
Basado en	Panzer IV Ausf. H/J
Fabricantes	Daimler-Benz y Rheinmetall
Producido	1945
Cantidad	5 prototipos
Especificaciones generales
Peso	23 t
Longitud	5,92 m
Anchura	2,95 m
Altura	2,4 m
Motor	Maybach HL 120 TRM, 295 CV
Velocidad máx.	38 km/h
Autonomía máx.	200 km
Tripulación	5 (comandante, 2 artilleros, operador de radio, conductor)
Blindaje	20-80 mm
Arma primaria	2 cañones automáticos MK 103 de 30 mm
Arma secundaria	Ametralladora MG 34 de 7,92 mm

El Leichte Flakpanzer IV 3 cm, apodado Kugelblitz ("relámpago esférico" en alemán), fue el último modelo de la serie Flakpanzer IV, una serie de vehículos blindados antiaéreos basados en el chasis del Panzer IV y usados en las divisiones Panzer alemanas entre 1944 y 1945 para protegerse de los cazabombarderos de los Aliados, especialmente en el Frente Occidental. Este modelo estaba armado con dos cañones antiaéreos gemelos (Zwillingsflak) MK 103 de 30 mm y, a diferencia de los cañones antiaéreos autopropulsados ​​anteriores, contaba con una torreta giratoria completamente cerrada. Sin embargo, al final de la guerra, solo se había completado la producción de una preserie de cinco unidades.

Diseño y variantes

Blindaje

Blindaje Leichte Flakpanzer IV 3 cm
Tipo	RHA soldado y atornillado (tolerancia -0% a +5%).
	Frente	Laterales	Atrás	Arriba/abajo
Torreta	18-30	20-30	20-30	10
Superestructura	80 mm / 80°	30 mm / 90°	20 mm / 80°	12 mm
Casco	20 mm / 20º 80 mm / 78° 30 mm / 30º	30 mm / 90°	20 mm / 78°	10 mm

Movilidad

Movilidad Leichte Flakpanzer IV 3 cm
Motor	Maybach HL 120 TRM V12 de 11,87 litros, 295 CV		Potencia/peso	11,5 CV/t
Combustible	470 litros, gasolina		Altura suelo	40 cm
Transmisión	Caja de cambios ZF SSG 77 de 6 vel. + 1 reversa		Diámetro de giro mínimo	5,92 m
Dirección	Krupp-Wilson: embragues frenados mediante palancas
Rodaje	4 bogies de dos ruedas dobles (por lado)		Presión sobre el terreno	0,81 kg/cm²
Cadenas	40 cm (ancho) y 3,52 m de contacto/suelo
Suspensión	Ballestas (1 por bogie)		Pendiente máx.	30º
	Por carretera	Campo a través	Superación de obstáculos
Velocidad máx.	38 km/h	20 km/h	Verticales	60 cm
Consumo	235 l/100 km		Zanjas	2,2 m
Autonomía	210 km	130 km	Vadeo	0,8 m

Armamento

Potencia de fuego Leichte Flakpanzer IV 3 cm
Cañón	2 MK 103				Ángulo de elevación
Calibre	30 mm	Largo	1,34 m		Ángulo horizontal		360º
Mira					Cadencia de disparo		380-420 disparos/min
Munición	1.200 proyectiles 30×184 mm B				Alcance
Contra una placa de blindaje de acero inclinada 30º
Munición	Tipo	Peso proyectil	Velocidad de salida	Penetración en mm según distancia
				100 m	300 m	500 m	1.000 m	1.500 m	2.000 m
H-Panzergranate	APCR	0,355 kg	940 m/s	47	42
Armamento secundario		Ametralladora MG 34 de 7,92 mm con 1.200 cartuchos Un subfusil MP 40 de 9 mm con 192 balas

Referencias

Este artículo fue redactado por Adrián Hermida para WikiTanks en base a las siguientes fuentes:

• Jentz, Thomas L.; Doyle, Hilary L. (1997). Panzer Tracts 4: Panzerkampfwagen IV - Grosstraktor to Panzerbefehlswagen IV. Darlington Productions.
• Jentz, Thomas L.; Doyle, Hilary L. (1998). Panzer Tracts No. 12 - Flak Selbstfahrlafetten and Flakpanzer : Sd.Kfz.10/4 to 8.8 cm Flak auf VFW. Darlington Productions.
• Chamberlain, Peter y Doyle, Hilary (1999). Encyclopedia Of German Tanks Of World War Two.
• Doyle, Hilary Louis y Jentz, Thomas L. (2023). Flakpanzer IV and Other Flakpanzer Projects. Panzer Tracts. Vol. 12–1 (revised ed.). Panzerwrecks. ISBN 978-1-915969-18-7.
• F. M. von Senger und Etterlin (1969), traducido por J. Lucas. German Tanks of World War II: The Complete Illustrated history of German Armoured Fighting Vehicles 1926-1945. Galahad Books. ISBN 0-88365-051-7.
• Karl R. Pawlas. The 3 cm Flak 103/38 and 103/Pz part 1-5, in "Waffen Revue Volume 93-96. Journal Verlag Schwend GmbH, Schwäbisch Hall 1994-1995.
