2S3 Akatsiya
2С3 Ака́ция

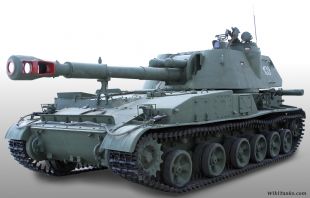

2S3 Akatsiya 3260.jpg

Tipo Obús autopropulsado
País de origen Flag of the Soviet Union.png Unión Soviética
Historial de servicio
En servicio 1971 - actualidad
Operadores
principales
Flag of Russia.png Fuerzas Armadas Rusas
Flag of Ukraine.png Fuerzas Armadas de Ucrania
Historial de producción
Diseñador Oficina de Diseño Petrov (arma)
UZTM (chasis)
Diseñado 1967
Basado en Chasis GM-123
Fabricantes Uraltransmash
Producido 1967–1993
Especificaciones generales
Peso 28 t
Longitud 7,77 m
Anchura 3,25 m
Altura 2,62 m (3,05 m con ametralladora)
Motor V-59, 520 CV
Velocidad máx. 63 km/h
Autonomía máx. 500 km
Tripulación 4 (comandante, conductor, artillero, cargador)

Blindaje 15-30 mm
Arma primaria Obús de 152 mm D-22 (L/27) o 2A33 (L/39), con 46 proyectiles
Arma secundaria Ametralladora remota PKT de 7,62 mm
Equipo de
comunicaciones
Radio R-123

Para más detalle ver fichas de especificaciones de cada variante

El 2S3 Akatsiya ("acacia" en ruso), también llamado SO-152, es un obús autopropulsado soviético de 152 mm desarrollado en 1968, y puesto en servicio en 1971, como respuesta al modelo estadounidense M109 de 155 mm. Consiste en un cañón-obús de 152 mm Modelo 1955 (D-20), principal pieza remolcada de la época, montado en una torreta blindada sobre el chasis estándar GM-123 producido por Uraltransmash. El Akatsiya logra un alcance máximo de 18,5 km con munición convencional y de 24 km con munición de alcance extendido, superando muy ligeramente a las primeras versiones de M109. El 1985 el Akatsiya se ve superado en alcance por el M109A5 y a partir de entonces también por la mayoría de piezas autopropulsadas de 155 mm occidentales.

Diseño y variantes

2S3 (1970)

El 2S3, o SO-152, es la primera versión del Akatsiya, desarrollada en 1968 y producida entre 1970 y 1975.

2S3M (1975)

El 2S3M o SO-152M es una versión mejorada del Akatsiya fabricada entre 1975 y 1987. Se caracteriza por tener un almacén de municiones tipo tambor para 12 proyectiles de acceso rápido, se le modificaron las escotillas tanto el casco como en la torreta, y se transfirió la antena de radio R-123 a la parte superior de la torreta. La capacidad total para munición se incrementó de 40 a 46 proyectiles (generalmente porta 42 proyectiles OF-540 y OF-25 de tipo HE-Frag y de 4 proyectiles BP-540 de tipo HEAT-FS. Luego se desarrollaron proyectiles OF-29 HE-Frag, mucho más potentes, así como proyectiles asistidos por cohete y guiados por láser OF-38 Krasnopol.

2S3M1 (1987)

El 2S3M1 o SO-152M1 es una versión modernizada del Akatsiya producida entre 1987 y 1993. El 2S3M1 cuenta con un sistema de control de tiro 1V519 y fue equipado con un equipo de adquisición y muestreo de datos, así como con una nueva mira SP-538. La munición asistida por cohete y guiada por láser OF-38 Krasnopol se convirtió en munición estándar. Todos los 2S3 y 2S3M fueron modernizados al nivel 2S3M1.

Protección

Blindaje 2S3M1 Akatsiya
Tipo Acero laminado (RHA) soldado
Frente Laterales Atrás Arriba/abajo
Panzer IV G torreta.png
Torreta
30 mm 15 mm
Panzer IV G casco.png
Casco
30 mm 15 mm
Protección
adicional

Protección NBQ

Movilidad

Movilidad 2S3M1 Akatsiya
Simbolo motor.png
Motor
V-59U
V12 turbodiésel, 520 CV
Potencia/peso
18 CV/t
Combustible
830 litros, multicombustible
Altura suelo.png
Altura suelo
45 cm
Transmisión
Manual, 6 vel. + 2 reversas
Diámetro de
giro mínimo
Panzer IV G rodaje.png
Rodaje
6 ruedas dobles independientes
con cubierta de goma (por lado)
Presion terreno.png
Presión sobre
el terreno
0,59 kg/cm²
Panzer IV G cadenas.png
Cadenas
48 cm (ancho) y 4,94 m de contacto/suelo
Panzer IV G suspension.png
Suspensión
Barras de torsión
Pendiente máx.
60% (frontal), 30% (lateral)
Por carretera Campo a través Superación de obstáculos
Velocidad máx.
60 km/h
Verticales
70 cm
Consumo
Zanjas
3 m
Garrafa gasolina.png
Autonomía
500 km 270 km
Vadeo
1 m
Parte trasera de un 2S3 Akatsiya.
El 2S3 Akatsiya usa el chasis estándar GM-123 que también emplean el 2S4 Tyulpan y el 2S5 Giatsint-S.

Armamento

Potencia de fuego 2S3M1 Akatsiya
Cañón D-22 (2A33),
freno de boca de doble deflector
Ángulo de
elevación
-6° a +60°
Calibre 152 mm Largo L/27 Ángulo
horizontal
360º
Control de tiro Sistema de control de tiro 1V519
Munición 46 proyectiles Cadencia
de disparo
1 disparos/min
(ráfaga de 4 disparos/min)
Alcance y precisión
Munición Tipo Peso Vel. de
salida máx.
Alcance
Máximo
CEP Carga
bélica
Radio
letal
OF-540 HE-Frag 43,56 kg 651 m/s 18,5 km 5,86 kg explosivo
OF-25 HE-Frag 43,56 kg 651 m/s 18,5 km 6,88 kg explosivo
? HE-RAP 24 km
BP-540 HEAT-FS 1-3 km 250 mm RHA
Krasnopol HE-ER guiado 50,8 kg 20 km 6,5 kg explosivo
Armamento
secundario
Ametralladora remota PKT de 7,62 mm
con 1.500 proyectiles

El 2S3M1 Akatsiya está armado con un obús de 152,4 mm D-22, de longitud L/27 y designación GRAU 2A33. El cual está equipado con un freno de boca de doble deflector, un cierre de cuña vertical semiautomático y un eyector. Puede elevarse de -4° a +60° con un recorrido de torreta de 360° completos. La velocidad de disparo es de 2,6 a 3,5 disparos por minuto. Además de la mira periscópica para realizar el fuego de artillería indirecto dispone de una mira telescópica para atacar objetivos con fuego directo. El armamento secundario consiste en una PKT de 7,62 mm controlada remotamente en la cúpula del comandante para defensa personal y antiaérea de corto alcance.

El 2S3M1 Akatsiya puede portar 46 municiones, dispuestas en dos almacenes mecanizados en la torreta y en la parte trasera del casco. Puede disparar proyectiles convencionales de alto explosivo - fragmentación (HE-Frag) OF-540 y OF-25 de 43,56 kg, así como todos los tipos de proyectiles desarrollados para los obuses remolcados de 152,4 mm ML-20, D-20 y D-1, con un alcance máximo de 18,5 km dependiendo de la carga propelente utilizada. También puede disparar proyectiles asistidos por cohete (RAP) hasta un máximo de 24 km. Otros proyectiles disponibles para el Akatsiya incluyen el proyectil de alto explosivo antitanque estabilizado por aletas (HEAT-FS) BP-540 con un alcance en tiro directo de 3 km y una penetración de blindaje de 250 mm, municiones perforantes (AP-T) BR-540B y BR-540 con una penetración de blindaje de 115-120 mm a 1000 m, proyectiles asistidos por cohetes guiados por láser OF-38 Krasnopol, S1 de iluminación, ZH3 de humo, o proyectiles nucleares de 2 kilotones.

2S3M2 (2006)

El 2S3M2 o SO-152M2 es una modernización rusa del Akatsiya desarrollada en los años 2000 y que se comenzó a aplicar en 2006. Se sustituye el cañón por uno nuevo que ofrece un alcance máximo de 25 km, añade un sistema de control de tiro automatizado 1V514-1 Mechanizator-M, un sistema de navegación por satélite y se mejora la protección con lanzagranadas de humo Tipo 902B Tucha. Esta versión también puede disparar el proyectil de artillería guiado por láser Krasnopol.

En servicio

Federación Rusa

Disponibilidad

Disponibilidad de Akatsiya
Flag of Russia.png Rusia (2021)
Fuerzas
Terrestres
Infantería
de Marina
Almacenados
800 50 1.000

Según la publicación The Military Balance, las Fuerzas Terrestres de la Federación Rusa en el año 2021 tenían en servicio 800 2S3 Akatsiya y en torno a 1.000 más en almacenamiento. Según la misma publicación, la Infantería de Marina disponía de otros 50 2S3 Akatsiya.

En combate

Pérdidas

Pérdidas de Akatsiya
Flag of Russia.png Rusia (hasta mar. 2024)
Destr. Dañ. Aband. Capt. Total
2S3M Akatsiya 117 7 2 31 157

Existen pruebas fotográficas de que durante la Guerra de Ucrania, hasta marzo de 2024, las Fuerzas Armadas de Rusia tuvieron al menos 157 bajas de obuses autopropulsados 2S3 Akatsiya. De ellos, 117 fueron perdidos por destrucción, 2 por abandono y 31 por captura enemiga, mientras que otros 7 resultaron dañados.[2]

Ucrania

Disponibilidad y capturas

Disponibilidad de Akatsiya
Flag of Ukraine.png Ucrania (2021)
Fuerzas
Terrestres
Capturados en 2022
249 +31

Según la publicación The Military Balance, las Fuerzas Terrestres de Ucrania en el año 2021 tenían 249 ejemplares de 2S3 Akatsiya en servicio. A estos habría que sumar en torno a una treintena capturados durante la invasión rusa en 2022.

Unidades

Unidad Fecha de
activación
Base
Emblem of the Ukrainian Ground Forces.svg.png Fuerzas Terrestres de Ucrania
421px-1 ОТБр.svg.png 1.ª Brigada de Tanques 1997 Honcharivske, Óblast de Cherníhiv
3 ОТБр к.svg.png 3.ª Brigada de Tanques 2016 Yarmolyntsi, Óblast de Jmelnitski
17th tank brigade insignia daily.svg.png 17.ª Brigada de Tanques 2016 Krivói Rog, Óblast de Dnipropetrovsk
447px-14 ОМБр.svg.png 14.ª Brigada Mecanizada 2014 Volodymyr, Óblast de Volinia
336px-24 ОМБр.svg.png 24.ª Brigada Mecanizada 2003 Yavoriv, Óblast de Lviv
421px-28 ОМБр к.svg.png 28.ª Brigada Mecanizada 2016 Chornomorske, Óblast de Odesa
30 ОМБр.svg.png 30.ª Brigada Mecanizada 2016 Zviahel, Óblast de Zhitómir
53 ОМБр.svg.png 53.ª Brigada Mecanizada 2014 Severodonetsk, Óblast de Lugansk
54th Separate Mechanized Brigade SSI (with tab).svg.png 54.ª Brigada Mecanizada 2014 Bajmut, Óblast de Donetsk
421px-61 ОПЄБр к.svg.png 61.ª Brigada Mecanizada 2015 Zhitómir, Óblast de Zhitómir
336px-72 ОМБр.svg.png 72.ª Brigada Mecanizada 2016 Bila Tserkva, Óblast de Kiev
92nd Separate Motorized Infantry Brigade SSI.svg.png 92.ª Brigada Mecanizada 1999 Chujúyiv, Óblast de Járkov
410px-93 ОМБр п.svg.png 93.ª Brigada Mecanizada 1999 Cherkaske, Óblast de Dnipropetrovsk
369px-БЗ МП.svg.png Infantería de Marina de Ucrania
I 36marine b.png 36.ª Brigada de Infantería de Marina 2015 Nicolaiev, Óblast de Nicolaiev
210px-НЗ РВтА СВ.svg.png Batallón de artillería ucraniano
(18 piezas)
Fuerza de combate
1.ª Batería 2.ª Batería 3.ª Batería
1.ª
Sección
2.ª
Sección
6 piezas 6 piezas
3 piezas 3 piezas

Casi todas las brigadas mecanizadas y blindadas de las Fuerzas Terrestres de Ucrania activas al comienzo de la invasión rusa disponían de un batallón (hasta 18 piezas en 3 baterías de 6 piezas cada una) de obuses autopropulsados de 152 mm 2S3 Akatsiya en su grupo de artillería. Estas, y las brigadas de Infantería de Marina, por regla general disponen de un batallón de estos sistemas acompañado de otro batallón de calibre inferior, formado por los 2S1 Gvozdika de 122 mmm, en un grupo de artillería de tamaño regimiento que también incluye unidades de lanzacohetes y sistemas anticarro pesados.

Algunas de estas brigadas, como reemplazo, así como muchas otras brigadas de nueva creación que necesitaban material nuevo, introdujeron en su lugar modelos de obuses autopropulsados occidentales de 155 mm donados por países aliados como los M109, Krab, AS-90, ShKH vz. 2000 Zuzana etc. Una excepción es el modelo ShKH vz. 77 DANA checo, que mantiene el calibre soviético de 152 mm pero con un cañón de 37 calibres de largo, en lugar de los L/27 del Akatsiya. Los modelos occidentales de 155 mm en general ofrecen un alcance superior al Akatsiya, especialmente los de cañón largo de 52 calibres.

Pérdidas

Pérdidas de Akatsiya
Flag of Ukraine.png Ucrania (hasta mar. 2024)
Destr. Dañ. Aband. Capt. Total
2S3 Akatsiya 29 8 4 41

Existen pruebas fotográficas de que durante la guerra, hasta marzo de 2024, las Fuerzas Armadas Ucranianas tuvieron al menos 41 bajas de obuses autopropulsados 2S3 Akatsiya. De ellos, 29 fueron perdidos por destrucción y 4 por captura enemiga, mientras que otros 8 resultaron dañados.[3]

Rendimiento

Modelo Tipo de cañón Alcance
Calibre Largo HE HE-ER HE-RAP
M109A2/A3 155 mm L/39 18,1 km 23,5 km
2S3M1 Akatsiya 152 mm L/27 18,5 km 24 km
DANA 152 mm L/37 18,7 km 28,8 km
M109A5/A6 155 mm L/39 24 km 28,5 km 30,1 km
AS-90 155 mm L/39 24,7 km ~30 km
2S19 Msta-S 152 mm L/47 24,7 km 29 km
2S5 Giatsint-S 152 mm L/54 28,4 km 37 km
AHS Krab 155 mm L/52 30 km 40 km
Zuzana 2 155 mm L/52 ~30 km 41 km 50 km

En esta tabla comparamos el rendimiento, en lo que a alcance de sus disparos se refiere, de distintos tipos de obuses autopropulsados en servicio en las brigadas mecanizadas y blindadas ucranianas. En la comparación indicamos el tipo de cañón que montan en cuanto a calibre (diámetro) y calibres (longitud) de su ánima y el alcance que logran con 3 tipos de munición: proyectil explosivo convencional (HE o HE-Frag), proyectil de alcance extendido mediante sistema Base Bleed o similar (HE-ER) y proyectil asistido mediante cohete (HE-RAP). Los sistemas CAESAR, PzH 2000 y Archer, no los incluimos en la tabla porque están en servicio en brigadas de artillería, pero con sus cañones de 52 calibres tendrían un rendimiento igual o superior a los mejores de esta lista (Krab y Zuzana 2). Sin embargo, sí incluimos los 2S5 Giatsint-S y 2S19 Msta-S soviéticos para comparar.
