2S7 Pion
| Obuses autopropulsados de la Guerra de Ucrania |
| Calibres 105 y 122 mm: HMMWV Hawkeye · 2S1 Gvozdika Calibre 152 mm: 2S3 Akatsiya · 2S5 Giatsint-S · 2S19 Msta-S · ShKH vz.77 DANA · 2S35 Koalitsiya-SV · 2S43 Malva Calibre 155 mm: 2S22 Bogdana · M109 · AS-90 · AHS Krab · Zuzana 2 · CAESAR · PzH 2000 · Archer · T-155 Firtina · RCH 155 Calibre 203 mm: 2S7 Pion / Malka |
| 2S7 Pion 2С7 Пион | |
 | |
|---|---|
| Tipo | Obús autopropulsado |
| País de origen |  Unión Soviética
|
| Historial de servicio | |
| En servicio | 1976 - actualidad |
| Operadores principales |
 Fuerzas Armadas Rusas Fuerzas Armadas de Ucrania
|
| Historial de producción | |
| Basado en | Chasis basado parcialmente en los tanques T-72 y T-80 |
| Fabricantes | Fábrica Kírov (San Petersburgo) y Fábrica Titan-Barrikady (Volgogrado) |
| Producido | 1975 - 1985 (2S7 Pion) 1985 - 1990 (2S7M Malka) |
| Variantes | 2S7M Malka |
| Especificaciones generales | |
| Peso | 46,5 t |
| Longitud | 10,5 m |
| Anchura | 3,38 m |
| Altura | 3 m |
| Motor | V-46-1, 840 CV |
| Velocidad máx. | 50 km/h |
| Autonomía máx. | 650 km |
| Tripulación | 7 (comandante, 2 artilleros, 2 cargadores, radiooperador) +7 en vehículo auxiliar |
| Blindaje | 10 mm |
| Arma primaria | Cañón 2A44 de 203 mm (L/56,2) con 4-8 proyectiles |
| Equipo de comunicaciones |
Radio R-123M |
El 2S7 Pion ("peonía"[1] en ruso) es un cañón autopropulsado soviético de 203 mm con capacidad para disparar proyectiles nucleares. Se trata de la pieza de artillería autopropulsada más potente del planeta en servicio. En un uso convencional, dispara un proyectil de alto explosivo de 103 a 110 kg con un alcance efectivo de entre 37 km y 47 km. El 2S7M Malka es una modernización rusa con un sistema de control de tiro mejorado que aumentó la cadencia de tiro y la carga de municiones.
Diseño y variantes
2S7 Pion (1975)
El 2S7 Pion fue identificado en el Ejército Soviético por parte de la inteligencia occidental por primera vez en 1975, su designación militar oficial soviética fue SO-203, mientras que 2S7 es lo que se conoce como índice GRAU, la designación dada por la Dirección Principal de Misiles y Artillería. Se trata de un vehículo que utiliza un chasis específico basado en parte en el del carro de combate T-72 y otra parte en el T-80, y porta un cañón 2A44 de 203 mm montado externamente en la parte trasera del casco. La producción del 2S7 Pion se llevó a cabo entre 1975 y 1985, y se dividió entre varios fabricantes: el chasis se fabricó en la Fábrica Kirov, San Petersburgo, mientras que el cañón y la montura se fabricaron en la planta Titan-Barrikady en Volgogrado.
Movilidad
| Movilidad 2S7 Pion | ||||
 |
V-46-1 V12 turbodiésel, 750 CV |
 |
17,3 CV/t | |
|---|---|---|---|---|
 |
diésel |  |
40 cm | |
 |
 giro mínimo |
|||
 |
7 ruedas dobles independientes |  el terreno |
0,8 kg/cm² | |
 |
Barras de torsión |  |
40% (frontal), 20% (lateral) | |
| Por carretera | Campo a través | Superación de obstáculos | ||
 |
50 km/h |  |
70 cm | |
 |
 |
2,5 m | ||
 |
500-650 km |  |
1,2 m | |
El 2S7 utiliza un chasis con orugas que fue diseñado específicamente para este sistema de artillería. Está basado en un chasis de tanque T-80 alargado y con una serie de componentes automotrices del T-72, por ejemplo el motor.
El motor consiste en un propulsor diésel V12 turboalimentado y refrigerado por líquido modelo V-46-1, que desarrolla 750 CV. También está equipado con una unidad de potencia auxiliar de 24 CV que alimenta todos los sistemas eléctricos e hidráulicos cuando el motor principal está apagado.
El vehículo tiene capacidad para atrincherarse por sí mismo mediante una pala topadora y estabilizadora, y también ofrece un sistema de protección contra amenazas NRBQ (nucleares, radiológicas, biológicas y químicas) mediante sobrepresión en su interior.Armamento
| Potencia de fuego 2S7 Pion | ||||||||
| Cañón | 2A44 | Ángulo de elevación |
0º a +60º (asistido) | |||||
|---|---|---|---|---|---|---|---|---|
| Calibre | 203 mm | Largo | 12 m (L/56,2) | Ángulo horizontal |
15º izq. + 15º der. (asistido) | |||
| Control de tiro | Mira telescópica panorámica diurna PG-1M con colimador K-1 | |||||||
| Munición | 4 proyectiles con carga separada | Cadencia de disparo |
1,5 disparos/min | |||||
| Alcance y precisión | ||||||||
| Munición | Tipo | Peso | Vel. de salida máx. |
Alcance Máximo |
CEP | Carga bélica |
Radio letal | |
| 3OF43 | HE-Frag | 110 kg | 960 m/s | 37,5 km | 17,8 kg de A-IX-20 | 75 m | ||
| 3OF44 Burevestnik-2 |
HE-Frag-RAP | 103 kg | 960 m/s | 47,5 km | 13,3 kg de A-IX-20 | <75 m | ||
| 3O14 | Cluster | 110 kg | 960 m/s | 30,4 km | 24 submuniciones (230 g de explosivo) |
|||
| 3G3 Galyan | Antibúnker | |||||||
El cañón 2A44 del 2S7 Pion tiene un calibre de 203 mm y un largo de 56,2 calibres (L/56,2), lo que hace que mida 12 metros de largo y pese 14,6 toneladas. El arma tiene un recorrido vertical de apuntado que va de los 0 a los 60º de elevación, con un total de 30º de margen de maniobra en sentido horizontal. En un uso convencional, dispara un proyectil de alto explosivo de a 110 kg, con un alcance máximo de 37,5 km, y se puede extender a 47,5 km mediante el uso de un proyectil de 103 kg asistido por cohete. La vida útil del ánima del cañón es de 450 disparos.
Miembros de la dotación de un Pion limpiando el ánima del cañón.
El cañón autopropulsado Pion transporta 7 miembros de la tripulación y 4 proyectiles para uso inmediato, mientras que otros 7 tripulantes y otros 4 proyectiles son transportados en un vehículo auxiliar. El equipo tarda unos seis minutos en montarlo y cinco minutos en desmontarlo. Se necesitan 4 hombres para transportar y alojar el proyectil en el sistema hidráulico de carga. Puede conseguir una cadencia de tiro de 1,5 disparos por minuto.
Miembros de la dotación de un Pion revisando los mecanismos de apuntado.
Miembros de la dotación de un Pion revisando el cierre de la recámara.
Una característica interesante del Pion es la alarma de disparo. Debido a que el estallido del disparo del arma es tan poderoso que puede incapacitar físicamente a un soldado o miembro de la tripulación no preparado cerca de él debido a la fuerza de la conmoción cerebral, el Pion está equipado con una alarma sonara de disparo que emite una serie de tonos de advertencia breves durante aproximadamente cinco segundos antes del disparo.
Un grupo de 4 cargadores de un Pion transportando uno de los pesados proyectiles.
Esos mismos hombres colocando el proyectil en el cargador mientras el operador de carga espera en la plataforma y otro cargador se prepara para colocar la carga propelente.
Artillero de un Pion realizando los ajustes del disparo mientras apunta con la mira panorámica.
.jpg)
.jpg)

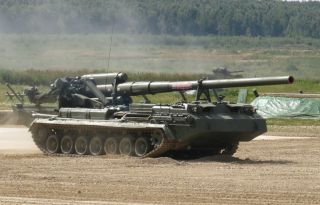

2S7M Malka (1985)
El 2S7M Malka es un versión actualizada rusa que entró en servicio en 1983 o 1986. Sustituye componentes automotrices de origen ucraniano por otros de origen ruso, utiliza un sistema de control de tiro mejorado que aumenta la cadencia de tiro de 1,5 a 2,5 disparos por minuto, y aumentó la carga de municiones a 8 proyectiles.
El proceso de modernización de Malka a finales de la década de 2010 implicó la sustitución de varios de los componentes producidos en Ucrania, como la caja de cambios y el motor, con nuevos componentes fabricados en Rusia en la planta de Uraltransmash en Ekaterimburgo.
En servicio
Federación Rusa
Disponibilidad
| En servicio | Almacenados | |
|---|---|---|
| 2S7 Pion | 260 | |
| 2S7M Malka | >60 |
Según la publicación The Military Balance, las Fuerzas Terrestres de la Federación Rusa en el año 2021 disponían de más de 60 piezas 2S7M Malka en servicio y otros 260 2S7 Pion en almacenamiento.
Una batería de 4 2S7M Malka de la 291.ª Brigada de Artillería rusa durante unos ejercicios en 2020.
En combate
En los meses de abril y mayo de 2022 se publicaron varios vídeos de las piezas de artillería 2S7M Malka rusas abriendo fuego contra posiciones ucranianas, principalmente en el Óblast de Járkiv. En uno de los vídeos se ve como los rusos emplean un dron de reconocimiento Orlan-10 para corregir el tiro.[2][3][4]
Proceso de recarga del proyectil de un 2S7M Malka ruso en mayo de 2022.
El misom 2S7M Malka disparando sobre posiciones ucranianas.
Impacto de un proyectil de 203 mm de un Malka visto desde un dron de reconocimiento Orlan-10, mayo de 2022.
La primera baja confirmada de un 2S7M Malka ruso se produjo el 15 de julio de 2022, cuando una pieza fue alcanzada por fuego de contrabatería ucraniano en el frente del Este.[5] Las siguientes destrucciones confirmadas se produjeron en el mes de octubre, al menos uno de ellos fue en el frente de Jersón.[6] En las contraofensivas ucranianas de primavera-verano de 2023 los rusos perdieron una cantidad importante de piezas de artillería 2s7, pasando de 4 a 9 pérdidas definitivas por destrucción documentadas en apenas un mes. Según se ha informado en las fuentes abiertas que documentan estas pérdidas, la mayoría fueron víctimas de cohetes guiados por GPS como los que lanzan los M142 HIMARS o los M270 MLRS.
El 12 de noviembre de 2023, un dron FPV ucraniano destruyó un 2S7 Pion ruso cerca de una línea de dientes de dragón al Sur del Raión de Bajmut, muy cerca de la ciudad de Jórlivka, a unos 16 km de la línea de frente.[7]
Pérdidas
| Destr. | Dañ. | Aband. | Capt. | Total | |
|---|---|---|---|---|---|
| 2S7 Pion / 2S7M Malka | 18 | 2 | 1 | 21 |
Existen pruebas fotográficas de que durante la Guerra de Ucrania, hasta marzo de 2024, las Fuerzas Armadas de Rusia tuvieron bajas en al menos 21 sistemas 2S7 Pion y 2S7M Malka. De ellos, 18 fueron perdidos por destrucción y 1 por captura enemiga, mientras que otros 2 causaron baja por daños.[8]
Ucrania
Disponibilidad
| En servicio | Almacenados | |
|---|---|---|
| 2S7 Pion | 13 | 83 |
Según la publicación The Military Balance, Ucrania en el año 2021 disponía de más de 13 piezas autopropulsadas 2S7 Pion en servicio y hasta 83 en almacenamiento.
Unidades
| Unidad | Fecha de formación |
Base |
|---|---|---|
 43.ª Brigada de Artillería |
2015 | Divychky, Óblast de Kyiv |
Los obuses pesados de largo alcance 2S7 Pion ucranianos estaban en servicio en la 43.ª Brigada de Artillería de las Fuerzas Terrestres de Ucrania, unidad que en el transcurso de la guerra contra Rusia fue reforzada con las exitosas piezas germanas PzH 2000.
En combate
A principios de junio de 2022 se publicó un vídeo de una pieza de artillería 2S7 Pion disparando en el frente del Este contra posiciones rusas.[9]
Un 2S7 Pion de la 43.ª Brigada de Artillería de Ucrania abriendo fuego en septiembre de 2022, en plena contraofensiva ucraniana.
Otra imagen de un 2S7 Pion de la 43.ª Brigada de Artillería de Ucrania abriendo fuego en septiembre de 2022.
En el mes de junio de 2023 se publicaron vídeos de piezas de artillería 2S7 Pion disparando en el frente del Este contra posiciones rusas. A finales de julio de 2023 se publicaron varios vídeos de los 2S7 Pion disparando en el frente del Sur con grandes cantidades de munición al lado.[10][11]
El 25 de noviembre de 2023 se publicaron vídeos de una pareja de 2S7 Pion ucranianos desplazándose en área de operaciones y abriendo fuego sobre posiciones rusas en lugar desconocido.[12][13]
Pérdidas
| Destr. | Dañ. | Aband. | Capt. | Total | |
|---|---|---|---|---|---|
| 2S7 Pion | 4 | 4 | 2 | 10 |
Existen pruebas fotográficas de que durante la guerra, hasta marzo de 2024, las Fuerzas Armadas de Ucrania tuvieron bajas en al menos 10 2S7 Pion. De ellos, 4 fueron perdidos por destrucción y 2 por captura enemiga, otros 4 sufrieron daños.[14] Las fuerzas ucranianas sólo sufrieron 2 bajas de estos sistemas en el año 2023.
Rendimiento
| Modelo | Tipo de cañón | Alcance | |||
|---|---|---|---|---|---|
| Calibre | Largo | HE | HE-ER | HE-RAP | |
| M109A2/A3 | 155 mm | L/39 | 18,1 km | 23,5 km | |
| 2S3M1 Akatsiya | 152 mm | L/28 | 18,5 km | 24 km | |
| DANA | 152 mm | L/37 | 18,7 km | 28,8 km | |
| M109A5/A6 | 155 mm | L/39 | 24 km | 28,5 km | 30,1 km |
| AS-90 | 155 mm | L/39 | 24,7 km | ~30 km | |
| 2S19 Msta-S | 152 mm | L/47 | 24,7 km | 29 km | |
| 2S5 Giatsint-S | 152 mm | L/54 | 28,4 km | 37 km | |
| 2S7 Pion | 203 mm | L/56 | 37,5 km | 47,5 km | |
| AHS Krab | 155 mm | L/52 | 30 km | 40 km | |
| Archer | 155 mm | L/52 | 30 km | 40 km | 50 km |
| 2S33 Msta-SM2 | 152 mm | L/60 | 30 km | 40 km | |
| Zuzana 2 | 155 mm | L/52 | ~30 km | 41 km | 50 km |
| CAESAR | 155 mm | L/52 | >30 km | 42 km | 55 km |
| PzH 2000 | 155 mm | L/52 | 36 km | 47 km | 67 km |
En esta tabla comparamos el rendimiento, en lo que a alcance de sus disparos se refiere, de distintos tipos de obuses autopropulsados de gran calibre en servicio en Ucrania. En la comparación indicamos el tipo de cañón que montan en cuanto a calibre (diámetro) y calibres (longitud) de su ánima y el alcance que logran con 3 tipos de munición: proyectil explosivo convencional (HE o HE-Frag), proyectil de alcance extendido mediante sistema Base Bleed o similar (HE-ER) y proyectil asistido mediante cohete (HE-RAP).
