Archer Artillery System
Obuses autopropulsados de la Guerra de Ucrania |
Calibres 105 y 122 mm: HMMWV Hawkeye · 2S1 Gvozdika Calibre 152 mm: 2S3 Akatsiya · 2S5 Giatsint-S · 2S19 Msta-S · ShKH vz.77 DANA · 2S35 Koalitsiya-SV · 2S43 Malva Calibre 155 mm: 2S22 Bogdana · M109 · AS-90 · AHS Krab · Zuzana 2 · CAESAR · PzH 2000 · Archer · T-155 Firtina · RCH 155 Calibre 203 mm: 2S7 Pion / Malka |
Archer Artillery System | |
Tipo | Obús autopropulsado |
---|---|
País de origen | Suecia |
Historial de servicio | |
En servicio | 2016 - actualidad |
Operador principal | Fuerzas Armadas de Ucrania |
Historial de producción | |
Diseñador | Bofors |
Diseñado | 1995–2009 |
Basado en | Chasis Volvo A30D |
Fabricantes | BAE Systems AB |
Producido | 2013-actualidad |
Cantidad | 8 (enviados a Ucrania) |
Especificaciones generales | |
Peso | 34 t |
Longitud | 14,3 m |
Anchura | 3 m |
Altura | 3,3 m (techo), 4 m con arma secundaria |
Motor | Volvo D98ACE3, 325 CV |
Velocidad máx. | 70 km/h |
Autonomía máx. | 500 km |
Tripulación | 3-4 (conductor, comandante, artillero) |
Blindaje | Acero contra armas ligeras |
Arma primaria | Obús FH77 de 155 mm (L/52) con 21 proyectiles |
Arma secundaria | Ametralladora pesada M2 de 12,7 mm |
El Archer Artillery System, Archer - FH77BW L52, o Artillerisystem 08, es un obús autopropulsado sobre ruedas de 155 mm y 52 calibres de largo puesto en servicio en Suecia en 2016. La pieza principal del sistema es un cañón-obús Bofors FH77 de 155 mm /L52 completamente automatizado, como arma secundaria cuenta con una estación de armas M151 Protector controlada remotamente, todo ello montado en un chasis modificado del camión articulado todo terreno 6×6 Volvo A30D. Los compartimentos de la tripulación y del motor están blindados y la cabina está equipada con ventanas resistentes a balas y metralla. El sistema de armas también incluye un vehículo de reabastecimiento de municiones, un vehículo de apoyo, submuniciones BONUS y proyectiles guiados M982 Excalibur. Puede alcanzar 30 km con munición convencional, 40 km con munición de alcance extendido Base bleed, y hasta 50 km con munición guiada Excalibur.
Diseño
Movilidad
Movilidad Archer Artillery System | ||||
Motor | Volvo D9B AC E3 , 343 CV |
Potencia/peso | 10 CV/t | |
---|---|---|---|---|
Combustible | 400 litros, diésel | Altura suelo | ||
Transmisión | Tracción total | Diámetro de giro mínimo |
||
Dirección | Chasis articulado | |||
Rodaje | 6 ruedas reumáticas | Presión sobre el terreno |
||
Suspensión | Pendiente máx. | 30° frontal, 28° lateral | ||
Por carretera | Campo a través | Superación de obstáculos | ||
Velocidad máx. | 70 km/h | Verticales | ||
Consumo | Zanjas | |||
Autonomía | 500 km | Vadeo | 1 m |
Armamento
Potencia de fuego Archer Artillery System | ||||||||
Cañón | FH77 | Ángulo de elevación |
+0 a +70° (asistido) | |||||
---|---|---|---|---|---|---|---|---|
Calibre | 155 mm | Largo | L/52 | Ángulo horizontal |
360° (asistido) | |||
Control de tiro | Sistema de control de tiro automatizado MSRI automático para 8 disparos | |||||||
Munición | 21 proyectiles con carga separada, en cargador automático |
Cadencia de disparo |
8-9 disparos/min (o ráfaga de 3 disparos/13 segundos) | |||||
Alcance y precisión | ||||||||
Munición | Tipo | Peso | Vel. de salida máx. |
Alcance Máximo |
CEP | Carga bélica |
Radio letal | |
? | HE estándar | 30 km | 50 m | |||||
Base Bleed | HR-ER | 40 km | ||||||
Excalibur | HE-ER guiado | 48 kg | 50 km | 4 m (GPS) | 22 kg de PBXN-9 | |||
Armamento secundario |
Ametralladora pesada M2HB de 12,7 mm en estación remota VS01 |
Enlaces de interés | |
Proceso de recarga de un Archer en servicio con el Ejército Británico. |
En servicio
Ucrania
Entregas
País | Cantidad | Fecha |
---|---|---|
Suecia | 8 | 16-03-2023 |
El 19 de enero de 2023, el Gobierno Sueco anunció que había dado instrucciones a las Fuerzas Armadas Suecas para que comenzaran los preparativos para la entrega de un número no especificado de sistemas de artillería Archer a las Fuerzas Armadas Ucranianas.[1] El 16 de marzo de 2023, el Gobierno Sueco anunció que se enviarían 8 sistemas de artillería Archer a Ucrania.[2]
La confirmación de la recepción de los 8 Archer por parte de las Fuerzas Armadas de Ucrania se produjo el 3 de noviembre de 2023, Día de las Tropas de Artillería y Cohetes en Ucrania, confirmado oficialmente por el ministro de defensa sueco, Pål Jonson.[3]
Cita
«Hoy es un día muy propicio para anunciar oficialmente que las prometidas piezas de artillería sueca Archer tienen ahora un nuevo propietario: las Fuerzas Armadas de Ucrania. Con una combinación de velocidad, precisión y movilidad, los Archer contribuirán a que Ucrania recupere el territorio perdido y recupere su libertad.»
Pål Jonson. Ministro de Defensa sueco, 3 de noviembre de 2023.
|
Unidades
Unidad | Fecha de formación |
Base |
---|---|---|
45.ª Brigada de Artillería | 2016 | Yavoriv, Óblast de Yavoriv |
Se especulaba que los 8 ejemplares de Archer posiblemente estuvieran incluidos en la 21.ª Brigada Mecanizada que fue equipada con material de origen sueco como los carros de combate Stridsvagn 122 (Leopard 2A5) y los vehículos blindados de combate de infantería CV90. Sin embargo, el 3 de noviembre de 2023 se publicaron unas fotos en las que se ven los sistemas de artillería Archer ucranianos en el Óblast de Járkiv con un grupo de soldados que portan la bandera de la 45.ª Brigada de Artillería de las Fuerzas Terrestres de Ucrania.[4]
En combate
Primeras acciones de combate documentadas

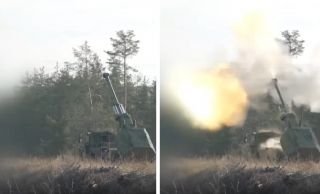

El 7 de diciembre de 2023 se publicó el primer vídeo de un Archer en operaciones de combate en Ucrania. Se trata de un reportaje de un corresponsal de guerra para el medio sueco SVT en el que hace una pequeña entrevista a un tripulante apodado Zjenja y se muestra el vehículo realizando disparos sobre posiciones rusas a unos 4,8 km de distancia. En la grabación también se muestra un centro de mando.[5]
Primeras pérdidas confirmadas

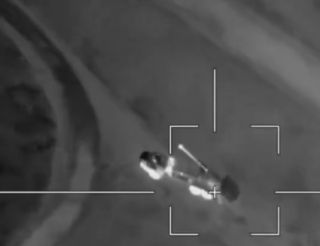

El 26 de febrero de 2024 se publicó un vídeo de un dron kamikaze Lancet dirigiéndose hacia un obús autopropulsado Archer en posición de disparo mediante cámara térmica. La destrucción fue confirmada por otro dron que grabó la acción mediante una cámara térmica también, muy posiblemente fue una acción nocturna. Según las fuentes rusas la acción fue llevada a cabo por la 106.ª División Aerotransportada de la Guardia de las VDV.[6]
El 8 de marzo de 2024 se publicó otro vídeo también grabado mediante cámara térmica en el que se ve como los rusos detectan otro Archer en posición de disparo y luego fue alcanzado por un Lancet mientras se retiraba de la posición. En este caso el vehículo parece que no fue destruido completamente, sólo dañado.[7]
Otras acciones
Enlaces de interés | |
Pérdidas
Destr. | Dañ. | Aband. | Capt. | Total | |
---|---|---|---|---|---|
Archer AS | 1 | 1 | 2 |
Existen pruebas fotográficas de que durante la guerra, hasta principios de marzo de 2024, las Fuerzas Armadas Ucranianas sufrieron al menos 2 bajas en combate por acción del enemigo en sus Archer. Se trata de un ejemplar destruido y otro dañado, ambos por drones kamikaze Lancet.[8]
Referencias
- ↑ SVT Nyheter (19 ene. 2023). Klart: Artillerisystemet Archer levereras till Ukraina. svt.se
- ↑ Peter Wallberg (16 mar. 2023). Nu klart: Ukraina får åtta Archer (en sueco). www.aftonbladet.se
- ↑ Pål Jonson (3 nov. 2023). Today is the Day of Missile Forces and Artillery in Ukraine. It is a very suitable day to officially announce that the promised Swedish Archer artillery pieces now have a new owner: the Armed Forces of Ukraine. (1/2). twitter.com
- ↑ MilitaryLand.net (3 nov. 2023). Sweden-supplied Archer self-propelled howitzer in Kharkiv Oblast, possibly in the service of Ukrainian 45th Artillery Brigade. twitter.com
- ↑ Bengt Norborg (SVT) (7 dic. 2023). Här används det svenska vapensystemet Archer skarpt i Ukraina. svt.se
- ↑ Eureka News (26 feb. 2024). Versión completa del video de la destrucción del primer cañón autopropulsado sueco Archer. twitter.com
- ↑ WarVehicleTracker (8 mar. 2024). Another Swedish-supplied FH77BW L52 Archer Self-Propelled Howitzer was damaged by an Russian ZALA Lancet Loitering Munition while changing positions. twitter.com
- ↑ Oryx. Documenting Ukrainian Equipment Losses During The 2022 Russian Invasion Of Ukraine. oryxspioenkop.com
Este artículo fue redactado por Adrián Hermida para WikiTanks.
