2S4 Tyulpan
Morteros autopropulsados de la Guerra de Ucrania |
Sobre ruedas: 2S23 Nona-SVK · BARS-8MMK Alakran · M120 Rak · 2S40 Floks Sobre cadenas: 2S9 Nona-S · 2S31 Vena · 2S34 Josta · 2S42 Lotos · 2S4 Tyulpan · M113 |

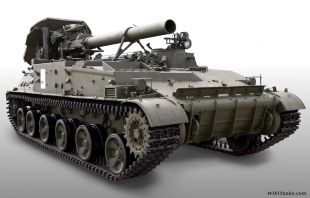

2S4 Tyulpan 2С4 Тюльпан | |
Tipo | Mortero autopropulsado |
---|---|
País de origen | ![]() |
Historial de servicio | |
En servicio | 1972 - actualidad |
Operador principal | ![]() |
Historial de producción | |
Basado en | Chasis GM-123 |
Fabricantes | Uraltransmash |
Producido | 1969–1988 |
Cantidad | 588 |
Especificaciones generales | |
Peso | 30 t |
Longitud | 8,5 m |
Anchura | 3,2 m |
Altura | 3,2 m |
Motor | Diésel V59, 520 CV |
Velocidad máx. | 62 km/h |
Autonomía máx. | 420 km |
Tripulación | 5 |
Blindaje | Hasta 20 mm |
Arma primaria | Mortero de 240 mm |
Arma secundaria | Ametralladora PKT de 7,62 mm |
El 2S4 Tyulpan ("tulipán" en ruso) es un mortero autopropulsado pesado soviético de 240 mm. El Tyulpan fue puesto en servicio en 1972 y es el sistema de mortero más grande que se usa en la actualidad.
Diseño
Protección
Blindaje 2S4 Tyulpan | ||||
Tipo | Acero soldado | |||
---|---|---|---|---|
Frente | Laterales | Atrás | Arriba/abajo | |
Casco | 30 mm | 15 mm | ||
Protección adicional |
Protección NBQ |
Movilidad
Movilidad 2S4 Tyulpan | ||||
Motor | V-59U V12 turbodiésel, 520 CV |
Potencia/peso | CV/t | |
---|---|---|---|---|
Combustible | 830 litros, multicombustible | Altura suelo | 45 cm | |
Transmisión | Manual, 6 vel. + 2 reversas | Diámetro de giro mínimo |
||
Rodaje | 6 ruedas dobles independientes con cubierta de goma (por lado) |
Presión sobre el terreno |
0,61 kg/cm² | |
Cadenas | 48 cm (ancho) y 4,64 m de contacto/suelo | |||
Suspensión | Barras de torsión | Pendiente máx. | ||
Por carretera | Campo a través | Superación de obstáculos | ||
Velocidad máx. | 63 km/h | 25-30 km/h | Verticales | 70 cm |
Consumo | Zanjas | 2,55 m | ||
Autonomía | 500 km | Vadeo | 1 m |
Armamento
Potencia de fuego 2S4 Tyulpan | ||||||||
Cañón | Mortero de retrocarga 2B8 | Ángulo de elevación |
+50º a +80º | |||||
---|---|---|---|---|---|---|---|---|
Calibre | 240 mm | Largo | L/20,8 | Ángulo horizontal |
10º izq. + 10º der. a elevación mínima 41º izq. + 41º der. a elevación máxima | |||
Munición | 20 proyectiles estándar o 10 asistidos por cohete, en cargador automático |
Cadencia de disparo |
1 disparos/min | |||||
Alcance y precisión | ||||||||
Munición | Tipo | Peso | Vel. de salida máx. |
Alcance Máximo |
CEP | Carga bélica |
Radio letal | |
53-F-864 | HE | 130 kg | 362 m/s | 9,65 km | 31,9 kg de TNT | |||
3F2 Gagara (ARM-0-3WF2) |
HE-RAP | 228 kg | 18-19,6 km | |||||
3O8 Nerpa | DPICM (racimo) |
19,3 km | 14 submuniciones HE-Frag (640 g de A-IX-2) |
|||||
1K113 Smelchak (3WF4) |
HE guiada | 134,2 kg | 9,2 km | (Láser) | 21 kg explosivo | |||
Armamento secundario |
Ametralladora remota PKT de 7,62 mm en la cúpula del comandante con 1.500 proyectiles |
En servicio
Federación Rusa
Disponibilidad
Fuerzas Terrestres |
Almacenados |
---|---|
40 | 390 |
Según la publicación The Military Balance, las Fuerzas Terrestres de la Federación Rusa en el año 2021 tenían en servicio 40 2S4 Tyulpan y en torno a 390 más en almacenamiento. Según las publicaciones del analista David Axe, Rusia amplió su guerra contra Ucrania en 2022 con alrededor de 50 morteros autopropulsados 2S4 Tyulpan en servicio.
En combate
Al principio de la invasión a gran escala de Ucrania iniciada en febrero de 2022, con frentes muy móviles, los morteros pesados 2S4 Tyulpan apenas entraron en acción.
- Intensificación de la guerra
Tras fracasar los rusos en una invasión rápida de las principales ciudades ucranianas, ser derrotados en la Batalla de Kiev, y verse obligados a una retirada del Norte de Ucrania, en mayo de 2002 el tipo de guerra cambió. Las Fuerzas Armadas de Rusia comenzaron a usar de manera efectiva estos sistemas de morteros pesados contra frentes más solidificados, especialmente en el Dombás, con lineas fuertemente fortificadas desde 2014. A partir de esa fecha las tropas rusas no tuvieron contemplaciones a la hora atacar indiscriminadamente tanto trincheras ucranianas como pueblos y ciudades para tratar de romper las sólidas defensas y avanzar sobre territorio del Este de Ucrania. El 2S4 Tyulpan era un arma creada específicamente para ese propósito.
- Primera baja

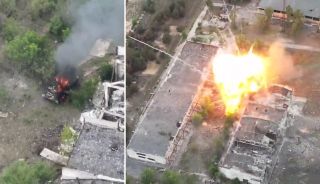

Aparentemente desesperados por impedir la demolición de sus propias ciudades, los ucranianos comenzaron la caza de los 2S4. Cerca del 21 de mayo de 2022, los artilleros ucranianos estudiaron un reportaje que hizo una televisión rusa a una tripulación de 2S4 en el frente, geolocalizaron la posición en Rubizhne, en el Óblast de Lugansk, y la volaron con un bombardeo de artillería de precisión que acabó con el vehículo convertido en una enorme bola de fuego. Esa fue la primera pérdida documentada de un Tyulpan ruso en Ucrania.[1]
- Campaña ucraniana de verano de 2023
Durante los siguientes 16 meses, las Fuerzas Armadas de Ucrania destruyeron al menos otros 17 Tyulpan. Las Fuerzas Armadas Rusas perdieron un número relativamente algo de morteros autopropulsados 2S4 Tyulpan en el verano de 2023. Durante la contraofensiva ucraniana, las cifras de pérdidas por destrucción confirmadas visualmente pasó de 9 a 18 en poco más de 2 meses y medio. Su alcance reducido en comparación con su alta potencia de fuego hace que sean muy vulnerables al fuego de contrabatería.
Un 2S4 Tyulpan saliendo de una posición protegida y camuflada para realizar una misión de bombardeo de una posición ucraniana en agosto de 2023.[2]
Enlaces de interés | |
Los ucranianos han hecho de la tripulación de mortero 2S4 un peligroso puesto de trabajo. Según el analista Rob Lee, del Instituto de Investigación de Política Exterior (FPRI) de Estados Unidos, las tripulaciones rusas 2S4 eran "probablemente una prioridad para el fuego de contrabatería ucraniano". No es difícil entender por qué. El 2S4 es singularmente destructivo: un arma de asedio que destruye las ciudades. Incluso cuando falla, un 2S4 puede desgastar tropas enemigas.[3]
Cita
«Este formidable mortero autopropulsado ruso de 240 mm, el 2S4, fue bautizado por sus desarrolladores como Tulipán no necesariamente porque, cuando explota, parezca una flor de colores vivos. Pero los soldados de la 45.ª Brigada de Artillería lo aprecian bello. Aquí tienes un ramo de flores de ellos para ti.»
Ministerio de Defensa de Ucrania. Texto que acompañaba la publicación de un vídeo con la destrucción de un 2S4 Tyulpan ruso.[4]
|
- Bajas posteriores
Posteriormente, después de un año de ofensiva general rusa, las bajas de estos vehículos continuaron siendo elevados para los rusos, alcanzando en octubre de 2024 un total de 52 ejemplares destruidos con confirmación visual, más de los que tenían en servicio al principio de la invasión. Pero la campaña contra estas destructivas máquinas de guerra rusas está lejos de terminar, los rusos aún tienen al menos otros 300 de ellos almacenados.
Pérdidas
Destr. | Dañ. | Aband. | Capt. | Total | |
---|---|---|---|---|---|
2S4 Tyulpan | 52 | 3 | 55 |
Existen pruebas fotográficas de que durante la Guerra de Ucrania, hasta diciembre de 2024, las Fuerzas Armadas de Rusia tuvieron al menos 55 bajas de morteros pesados 2S4 Tyulpan. 52 de ellos fueron perdidos por destrucción, mientras que otros 3 resultaron dañados.[5]
Referencias
- ↑ Ukraine Weapons Tracker (21 may. 2022). Apparently we have the first loss of a very potent 2S4 Tyulpan 240 mm self-propelled heavy mortar - the Ukrainian forces destroyed a Russian example in Rubizhne, Luhansk Oblast recently. A catastrophic explosion included. twitter.com
- ↑ Wolf (21 ago. 2023). Reportaje del empleo de un mortero pesado de 240 mm Tyulpan-2S4 para atacar una fortificación ucraniana. twitter.com
- ↑ David Axe (21 ago. 2023). Ukrainian Gunners Are Hunting Down Russia’s City-Wrecking Siege Mortars. forbes.com
- ↑ Defense of Ukraine (21 ago. 2023). This formidable russian 240-mm self-propelled mortar, the 2S4, was named "Tulip" by its developers, not necessarily because when it explodes, it looks like this bright flower. But soldiers of the 45th Artillery Brigade appreciate that which is beautiful. Here's a bouquet from them to you. twitter.com
- ↑ Oryx. Documenting Russian Equipment Losses During The 2022 Russian Invasion Of Ukraine. oryxspioenkop.com
Este artículo fue redactado por Adrián Hermida para WikiTanks en base a las siguientes fuentes:
- 2S4 Tyulpan. weaponsystems.net
