10,5 cm leFH 18 auf GW B2(f)
(Redirigido desde «10,5 cm leFH18 GW B2(f)»)
Ir a la navegación
Ir a la búsqueda
| Artillería autopropulsada de Alemania en la Segunda Guerra Mundial |
| Cañones sIG 33 de 15 cm: Sturmpanzer I · Sturmpanzer II · Grille Obuses leFH 16/18 de 10,5 cm: auf Mk.VI(e) · auf FCM(f) · auf 39H(f) · auf B2(f) · auf LrS(f) · Wespe Obuses sFH 13/18 de 15 cm: auf LrS(f) · Hummel Morteros pesados: Karl-Gerät Lanzacohetes: Wurfrahmen 40 · Panzerwerfer 42 auf Maultier |

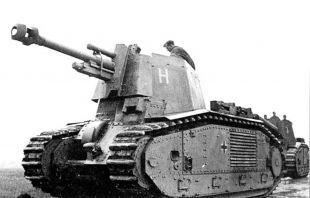

| 10,5 cm leFH18 GW B2(f) | |
 | |
|---|---|
| Tipo | Obús autopropulsado |
| País de origen | .png){kind=small} Alemania
|
| Historial de servicio | |
| Operador principal | .png){kind=small} Wehrmacht
|
| Batallas principales |
Segunda Guerra Mundial |
| Historial de producción | |
| Basado en | Char B1 bis |
| Fabricantes | Rheinmetall-Borsig |
| Producido | 1942 |
| Cantidad | 16 |
| Especificaciones generales | |
| Peso | 32,5 t |
| Longitud | 6,3 m |
| Anchura | 2,52 m |
| Altura | 3,05 m |
| Motor | Renault, 307 CV |
| Velocidad máx. | 27 km/h |
| Autonomía máx. | 135 km |
| Tripulación | 4-5 |
| Arma primaria | Obús 10,5 cm leFH 18/3 |
| Equipo de comunicaciones |
Fu.Spr. d |
El 10,5 cm leFH 18(Sf.) auf Geschützwagen B2(f) fue un obús autopropulsado alemán de la Segunda Guerra Mundial. Consistía en un obús 10,5 cm leFH 18 montado sobre el chasis de un carro de combate francés capturado Char B1 bis. Se construyeron 16 unidades y fue desplegado en Francia durante la ocupación alemana.
 Sección pendiente de ampliación.
|
Diseño y variantes
Blindaje
| Blindaje 10,5 cm leFH18 GW B2(f) | ||||
| Tipo | ||||
|---|---|---|---|---|
| Frente | Laterales | Atrás | Arriba/abajo | |
 |
20 mm / 82° | 20 mm / 75° | 20 mm / 82° | |
 |
60 mm / 70° | 60 mm / 90° | 55 mm / 90° | 25 mm |
 |
60 mm / 45° | 60 mm / 90° | 55 mm / 47° | 20 mm |
Movilidad
| Movilidad 10,5 cm leFH18 GW B2(f) | ||||
 |
Renault L6 de 14,4 litros, 307 CV |
 |
9,44 CV/t | |
|---|---|---|---|---|
 |
400 litros, gasolina |  |
48 cm | |
 |
Caja de cambios de 5 vel. + reversa |  giro mínimo |
14 m | |
 |
Doble diferencial con unidad de control hidrostática Naeder | |||
 |
4 bogies de 4 ruedas, 16 en total (por lado) |  el terreno |
0,85 kg/cm² | |
 |
50 cm (ancho) | |||
 |
Combinación de muelles helicoidales verticales y ballestas |  |
26° | |
| Por carretera | Campo a través | Superación de obstáculos | ||
 |
27 km/h | 16 km/h |  |
93 cm |
 |
330 l/100 km |  |
2,74 m | |
 |
135 km | 100 km |  |
1,47 m |
Armamento
| Potencia de fuego 10,5 cm leFH18 GW B2(f) | |||||||||
| Cañón | 10,5 cm leFH 18/3 | Ángulo de elevación |
-4° a +20° (manual) | ||||||
|---|---|---|---|---|---|---|---|---|---|
| Calibre | 105 mm | Largo | 2,94 m (L/28) | Ángulo horizontal |
15° izq. + 15° der. (manual) | ||||
| Mira | Rbl.F 36 | Cadencia de disparo |
6-8 disparos/min | ||||||
| Munición | 42 proyectiles 105x155 mm R | Alcance | 12.325 m (máximo) | ||||||
| Contra una placa de blindaje de acero inclinada 30º | |||||||||
| Munición | Tipo | Peso proyectil |
Velocidad de salida |
Penetración en mm según distancia | |||||
| 100 m | 500 m | 1.000 m | 1.500 m | 2.000 m | 2.500 m | ||||
| PzGr. | AP | 14 kg kg | 470 m/s | 63 | 59 | 54 | 50 | 46 | |
| Gr. 38HL/A | HEAT | 12,3 kg | 495 m/s | 80 | 80 | 80 | 80 | ||
| Gr. 38HL/B | HEAT | 12,1 kg | 495 m/s | 90 | 90 | 90 | 90 | ||
| Gr. 38HL/C | HEAT | 12,35 kg | 495 m/s | 100 | 100 | 100 | 100 | ||
| Armamento secundario | Ametralladora MG 34 con 600 balas en el compartimento | ||||||||
Referencias
Este artículo fue redactado por Adrián Hermida para WikiTanks en base a las siguientes fuentes:
- Les chars de combat allemands 39-45. - Connaissance de l'Histoire N°17. Hachette.
- Véhicules blindés allemands 39-45 - Connaissance de l'Histoire N°5. Hachette.
- Les Blindés de la Seconde Guerre Mondiale. Atlas.
- Sturmartillerie & Panzerjäger 1939-1945 - New Vanguard N°34. Osprey Military.
