Schwimmpanzer 38(t)

De WikiTanks
Ir a la navegación Ir a la búsqueda
Vehículos anfibios de Alemania en la Segunda Guerra Mundial
Schwimmpanzer II · Schwimmpanzer 38(t) · Tauchpanzer III · Tauchpanzer IV
Schwimmpanzer 38(t)

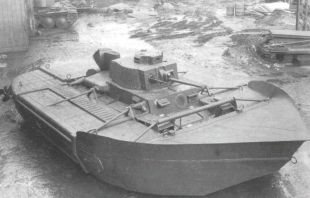

Schwimmpanzer38t 1.jpg
Tipo Carro de combate anfibio
País de origen Flag of Germany (1935–1945).png Alemania
Historial de servicio
Operador principal War Ensign of Germany (1938–1945).png Wehrmacht
Historial de producción
Basado en Panzer 38(t) Ausf. A
Especificaciones generales
Peso ~9,4 t
Longitud 4,6 m
Anchura 2,12 m
Altura 2,37 m
Motor Praga EPA, 125 CV
Velocidad máx. 42 km/h
Autonomía máx. 230 km
Tripulación 3-4 (comandante/artillero, cargador, conductor, operador de radio)
Blindaje 10-25 mm
Arma primaria Cañón 3,7 cm KwK 38(t)
Mira TZF 38(t)
Arma secundaria 2 ametralladoras MG 37(t)
Equipo de
comunicaciones 		FuG 37(t)

El Schwimmpanzer 38(t) o Panzerkampfwagen 38(t) mit Schwimmkörper fue uno carro anfibio ligero desarrollado por los alemanes en 1940 usado como base el carro ligero de origen checo Panzer 38(t).

Origen y desarrollo

Los Schwimmkörper ("flotadores") fueron unos de los primeros intentos de la Wehrmacht por tener carros de combate anfibios, aplicados a carros ligeros Panzer II Ausf. C y Panzer 38(t) Ausf. A. Consistían en dos grandes pontones acoplados a ambos lados de los carros de combate, especialmente modificados para desplazarse por el agua. Estos se desarrollaron como resultado de las necesidades de la Operación León Marino, el plan de invasión de Inglaterra a finales de 1940. La empresa Gebr Sachsenberg, de Roslau, fue responsable de los pontones. A diferencia de los carros sumergibles medianos Tauchpanzer III y Tauchpanzer IV, los vehículos con pontones se desplazaban flotando por el mar y, una vez alcanzada la playa, se deshacían de estos complementos.

Diseño

Blindaje

Blindaje Panzer 38(t) Ausf. A
Tipo Acero laminado atornillado
Frente Laterales Atrás Arriba/abajo
Panzer IV G torreta.png
Torreta 		25 mm / 80° 15 mm / 80° 15 mm / 80° 10 mm
Panzer IV G mantelete.png
Mantelete 		25 mm / curvo
Panzer IV G superestructura.png
Superestructura 		25 mm / 73° 15 mm / 90° 10 mm / 30° 8 mm
Panzer IV G casco.png
Casco 		25 mm / 74° 15 mm / 90° 15 mm / 78° 8 mm

Movilidad

Movilidad Panzer 38(t) Ausf. A
Simbolo motor.png
Motor 		Praga EPA
L6 de 7,8 litros, 125 CV
Potencia/peso 		13,3 CV/t
Combustible 		218 litros, gasolina
Altura suelo.png
Altura suelo 		40 cm
Transmisión 		Caja de cambios de 5 velocidades + 1 reversa
Diámetro de
giro mínimo 		4,90 m
Dirección 		Embragues frenados accionados con palancas
Panzer IV G rodaje.png
Rodaje 		2 bogies de 2 ruedas cada uno (por lado)
Presion terreno.png
Presión sobre
el terreno 		0,57 kg/cm²
Panzer IV G cadenas.png
Cadenas 		29,3 cm (ancho) y 2,92 m de contacto/suelo
Panzer IV G suspension.png
Suspensión 		Ballestas
Pendiente máx. 		29º
Por carretera Campo a través Superación de obstáculos
Velocidad máx. 		42 km/h 15 km/h
Verticales 		80 cm
Consumo 		95 l/100 km 132 l/100 km
Zanjas 		1,86 m
Garrafa gasolina.png
Autonomía 		230 km 155 km
Vadeo 		0,9 m

Los Schwimmkörper era unos dispositivos construidos por Gebr Sachsenberg que consistían en dos grandes pontones, anclados a los laterales y al frente del carro de combate. Los carros destinados a este propósito estaban especialmente sellados, requiriendo algunas modificaciones en el escape de gases y en el sistema de refrigeración del motor, así como un anillo de goma inflable para sellar la torreta durante la operación anfibia.

Además, se le añadía una hélice, unida mediante una junta universal a una extensión, que estaba conectada al motor del carro de combate para proporcionar la fuerza motriz; la dirección en el agua se efectuaba mediante un timón montado detrás de la hélice. Se afirmaba que este vehículo alcanzaba velocidades de hasta 9,6 km/h en calma absoluta, y que tenía la capacidad de soportar condiciones de mar de hasta el nivel 4.[1] Una vez en tierra, los pontones eran desmontables.

Armamento

Potencia de fuego Panzer 38(t) Ausf. A
Cañón 3,7 cm KwK 38(t) Ángulo de
elevación 		+25° a -10°
(manual)
Calibre 37 mm Largo L/47,8 Ángulo
horizontal 		360°
(manual)
Mira TZF 38(t)
(2,6× - 25º) 		Cadencia
de disparo
Munición 72-90 proyectiles 37x268 mm R
De tipo HE y perforante 		Alcance 1.000 - 1.500 m (efectivo)
2.000 m (máximo)
Contra una placa de blindaje de acero inclinada 30º
Munición Tipo Peso
proyectil 		Velocidad
de salida 		Penetración en mm según distancia
100 m 500 m 1.000 m 1.500 m 2.000 m 2.500 m
PzGr. (t) APCBC 0,815 kg 750 m/s 41-42 33-35 23-29 17-24
PzGr. 40 APCR 0,368 kg kg 1.040 m/s 59 36 20
Armamento secundario 2 ametralladoras MG 37(t) en soportes esféricos con sus propias miras, 2.700 balas en total

Referencias

  1. ↑ El "Nivel 4" se refiere a un estado del mar de fuerte marejada, según la escala Douglas, con olas de entre 1,25 y 2,5 metros de altura.

Este artículo fue redactado por Adrián Hermida para WikiTanks en base a las siguientes fuentes:

  • Doyle, David P. (2009). Standard catalog of German military vehicles. Krause publications. ISBN-10: 087349783X
  • Chamberlain, Peter y Doyle, Hilary L. (1999). Encyclopedia of German Tanks of World Two. Weidenfeld Military. ISBN-10: 1854095188
  • Crow, Duncan (1978) Armoured Fighting Vehicles of Germany World War II. Barrie & Jenkins. ISBN-10: 0214203077
