Raven

Raven
Tipo	Sistema antiaéreo de corto alcance
País de origen	Reino Unido
Historial de servicio
Operador principal	Fuerzas Armadas de Ucrania
Historial de producción
Diseñador	MBDA
Basado en	Supacat HMT 600
Especificaciones generales
Peso	10,5 t (máximo)
Longitud	~6,5 m
Anchura	~2,5 m
Altura	~2,7 m
Motor	Cummins, 180 CV
Velocidad máx.	120 km/h
Autonomía máx.	700 km
Blindaje	Protección balística y contra minas
Arma primaria	2 misiles aire-aire ASRAAM

El Raven es un sistema antiaéreo móvil de corto alcance desarrollado en el Reino Unido en 2023 para suministrar a las Fuerzas Armadas de Ucrania. Consiste en una estación terrestre de lanzamiento de misiles aire-aire ASRAAM montada en un camión 6x6 Supacat HMT, ambos de fabricación británica. El sistema está destinado a derribar drones y helicópteros con un radio de acción de hasta 25 km.

Origen y desarrollo

El Ministerio de Defensa del Reino Unido en colaboración con MBDA decidió en 2023 desarrollar un sistema antiaéreo móvil empleando los misiles ASRAAM fabricados en Reino Unido. Para ello se combinó con un vehículo todo terreno Supacat HMT 600, también fabricado en Reino Unido. El misil inicialmente diseñado para misiones aire-aire ha sido adaptado al lanzador en forma de dos raíles sobre un sencillo vehículo de tamaño compacto, dotado además de un sensor electroóptico sobre un mástil desplegable, empleado previsiblemente para la adquisición de los objetivos. El desarrollo de este sistema fue completado en apenas cuatro meses incluyendo la formación de los militares ucranianos, antes de su envío a zona de operaciones.

Diseño

Movilidad

Movilidad Supacat HMT 600
Motor	Cummins L6 de 6,7 litros, 180 CV		Potencia/peso	17,1 CV/t
Combustible	200 litros, diésel		Altura suelo	18-48,5 cm
Transmisión	Automática de 5 vel., tracción total		Diámetro de giro mínimo	17,5 m
Dirección	Ruedas delanteras
Rodaje	6 ruedas neumáticas 335/80 R20		Presión sobre el terreno
Suspensión	Independiente		Pendiente máx.	60% (frontal) 35° (lateral)
Amortiguación	Altura regulable mediante aire
	Por carretera	Campo a través	Superación de obstáculos
Velocidad máx.	120 km/h		Verticales
Consumo			Zanjas
Autonomía	700 km		Vadeo	1 m m

Armamento

El ASRAAM (Advanced Short Range Air-to-Air Missile) es un misil aire-aire de corto alcance desarrollado en el Reino Unido por MBDA para reemplazar al AIM-9 Sidewinder estadounidense. En Estados Unidos recibe la designación AIM-132. Su radio de acción supera los 25 km y cuenta con un sistema de guiado mediante infrarrojos. El ASRAAM vuela a velocidades superiores a Mach 3 y está diseñado para permitir al piloto disparar y luego alejarse antes de que el avión enemigo pueda acercarse para disparar. Mantiene una maniobrabilidad de 50 G proporcionada por las aletas de control de la cola. Es usado por aviones de la Royal Air Force (RAF) como el F-35 y el Eurofighter Typhoon.

Los datos del objetivo serían proporcionados por el sensor electroóptico montado en el vehículo y enviados al misil incluso después del lanzamiento, que puede recibir datos adicionales en vuelo gracias a un enlace de datos. El ASRAAM dispone entre sus características con una gran capacidad para enganchar objetivos, aunque no estén en la línea de visión (High Off-Boresight u HOBS).

En servicio

Ucrania

Entregas

Un número indeterminado de sistemas Supacat HMT ASRAAM comenzaron a ser entregados a Ucrania en agosto de 2023.

En enero de 2024 el Ministerio de Defensa británico anunció que suministraría 200 misiles aire-aire ASRAAM a Ucrania con los que potenciar su defensa contra UAVs, empleando el sistema antiaéreo Supacat HMT ASRAAM.

En combate

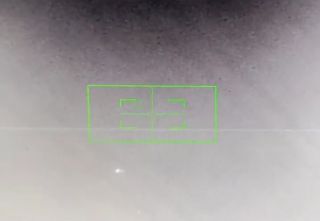

Cámara térmica de un Supacat-ASRAAM durante el lanzamiento de un misil hacia un dron ruso.

En medios de prensa se ha informado en enero de 2024 que, desde su entrada en servicio en Ucrania, este sistema ha ofrecido una efectividad del 90% contra objetivos aéreos rusos.

El 12 octubre de 2023 se publicó uno de los primeros vídeos que muestran un sistema antiaéreo Supacat-ASRAAM ucraniano en acción. En el vídeo se muestra como dispara un misil y derriba un dron de ataque ruso Shahed durante la noche, tanto desde el exterior del vehículo como desde la cámara térmica del mismo.

Enlaces de interés

It seems that Ukraine, after a longer time without AD Losses, lost a rare and expensive Vehicle. What we see here is I believe the Lancet Destruction of a British-supplied SupaCat Truck carrying AIM-132 ASRAAM Missiles(as seen on Pic 2 and 3). Combat work of the British Raven air defence system in Ukraine.

El 8 de febrero de 2024 se publicó un vídeo grabado desde un vehículo en una carretera en el que se pudo ver un Supacat HMT ASRAAM de día en terreno ucraniano. De ese vídeo se obtuvo la imagen que ilustra este artículo.

El 7 de mayo de 2024 se publicó un vídeo grabado por un dron ruso en el que se muestra la destrucción de un sistema Supacat HMT ASRAAM mediante un dron de ataque Lancet ruso.

Pérdidas

Pérdidas de Supacat ASRAAM
Ucrania (hasta ago. 2024)

	Destr.	Dañ.	Aband.	Capt.	Total
Supacat HMT ASRAAM	1				1

Existen pruebas fotográficas de que durante la guerra, hasta agosto de 2024, las Fuerzas Armadas de Ucrania tuvieron al menos una baja de Supacat HMT ASRAAM, se trata de un ejemplar perdido por destrucción.
