BGM-71 TOW
| Misiles anticarro de la Guerra de Ucrania |
| Corto alcance: Metis · Metis M · NLAW Medio alcance: Fagot · Korsar · Javelin · MILAN · BILL 2 Largo alcance: Konkurs · Stugna-P · Kornet Disparados por cañón de tanque: Kobra · Bastion · Svir · Refleks · Kombat Disparados desde vehículos: Shturm · LMUR · Vijr · Ataka · Baryer · TOW |
| BGM-71 TOW | |
 | |
|---|---|
| Tipo | Misil anticarro |
| País de origen |  Estados Unidos
|
| Historial de servicio | |
| En servicio | 1970 – actualidad |
| Operador principal |  Fuerzas Armadas de Ucrania
|
| Historial de producción | |
| Diseñador | Hughes Aircraft Company |
| Diseñado | 1963–1968 |
| Fabricantes | Raytheon |
| Cantidad | >2.590 (enviados a Ucrania) |
| Especificaciones generales | |
| Peso | 22,6 kg (misil) |
| Diámetro | 152 mm |
| Longitud | 1,17 m |
| Sistema | SACLOS, guiado por cable |
| Explosivo | Carga hueca o EFP de 3,9 - 6,14 kg |
| Espoleta | Por impacto o proximidad, según versión |
| Propelente | Cohete de combustible sólido |
| Velocidad | 278–320 m/s |
| Alcance | 200-3.750 m (efectivo) |
| Capacidad de penetración |
900 mm RHA + ERA (BGM-71E) |

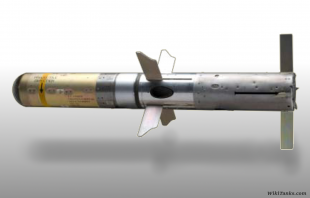

El BGM-71 TOW (Tube-launched, Optically tracked, Wire-guided) es un misil anticarro estadounidense diseñado originalmente por Hughes Aircraft en la década de 1960 y producido por primera vez en 1970. Es uno de los misiles antitanque más utilizados, se puede encontrar en una amplia variedad de formas transportadas manualmente, montadas en vehículos, así como en helicópteros. Actualmente el arma es producida por Raytheon.
Diseño y variantes
TOW-2B (1992)
El BGM-71D o TOW-2B es una variante del misil TOW desarrollada en 1992 que ataca al blanco mediante un ataque superior (top-down attack) gracias al empleo de proyectiles penetrantes formados por explosión (EFP), un tipo de carga conformada similar a la carga hueca pero que actúa desde una mayor distancia al blanco, en combinación con sensores magnéticos y ópticos. Este misil, en lugar de dirigirse directamente hacia el blanco al que se apunta, vuela 2,25 m por encima y al pasar por la parte superior del vehículo detona sus dos cargas explosivas hacia abajo, sobre el techo, que es la parte más vulnerable del blindaje. Esta característica hace que esta versión tenga la capacidad de destruir cualquier carro de combate presente en el campo de batalla de la Guerra de Ucrania.
| Especificaciones TOW-2B | |
|---|---|
| Longitud | 1,168 m |
| Diámetro | 152 mm |
| Envergadura | 46 cm |
| Peso misil | 22,6 kg |
| Carga bélica | 6,14 kg EFP |
| Velocidad | 278 m/s |
| Alcance efectivo | 200 - 4.500 m |
Plataformas
TOW montado en un trípode M41.
Disparo de un TOW desde un Humvee.
Disparo de un TOW desde un blindado Bradley.
_(8267618148).jpg)
En servicio
Ucrania
Entregas
| País | Versión | Cantidad | Fecha |
|---|---|---|---|
| Estados Unidos
|
TOW-2B | 1.500 | 19-08-2022 |
| TOW-2B | 500 | 06-01-2023 | |
| TOW-2B | 590 | 19-01-2023 | |
| ? | ? | 13-06-2023 | |
| ? | ? | 27-06-2023 | |
| ? | ? | 07-07-2023 | |
| ? | ? | 22-09-2023 | |
| ? | ? | 26-10-2023 | |
| ? | ? | 20-11-2023 | |
| ? | ? | 27-12-2023 | |
| ? | ? | 25-04-2024 | |
| Total | >2.590 | ||
Una vez comenzada la guerra en febrero de 2022, Estados Unidos proporcionó a Ucrania más de 2.600 misiles TOW en distintos paquetes de ayuda:
- El 19 de agosto de 2022, Estados Unidos anunció la entrega a Ucrania de vehículos M1167 HMMWV armados con misiles TOW en un paquete de ayuda que incluía 1.500 de estos misiles.[1] En marzo de 2023, varias grabaciones de M1167 Humvee lanzando sus misiles ya había confirmado que los ucranianos recibieron la versión TOW-2B, que tiene la capacidad de ataque superior.[2]
- El 6 de enero de 2023, el Departamento de Defensa de Estados Unidos confirmó la entrega a Ucrania de 500 misiles TOW junto a los 50 vehículos M2 Bradley.[3]
- El 19 de enero de 2023, el Departamento de Defensa de Estados Unidos confirmó la entrega adicional de 590 misiles TOW junto con otros 59 vehículos M2 Bradley.[4]
- El 13 de junio de 2023, el Departamento de Defensa de Estados Unidos anunció el envío de 15 vehículos Bradley adicionales para reemplazar las pérdidas sufridas tras las primeras semanas de intensos combates en la contraofensiva ucraniana de primavera. Este paquete de ayuda también incluía un número indeterminado de misiles TOW.[5]
- El 27 de junio de 2023, el Departamento de Defensa de Estados Unidos anunció otro paquete de ayuda que incluía el envío de 30 vehículos Bradley adicionales y un número indeterminado de misiles TOW.[6]
- El 7 de julio de 2023, el Departamento de Defensa de Estados Unidos anunció el envío de otros 32 vehículos Bradley adicionales y un número indeterminado de misiles TOW.[7]
- El 21 de septiembre de 2023, el Departamento de Defensa de Estados Unidos anunció otro paquete de ayuda que incluye un número indeterminado de misiles TOW.[8]
- El 26 de octubre de 2023, el Departamento de Defensa de Estados Unidos anunció otro paquete de ayuda que incluye un número indeterminado de misiles TOW.[9]
- El 20 de noviembre de 2023, el Departamento de Defensa de Estados Unidos anunció otro paquete de ayuda que incluye un número indeterminado de misiles TOW.[10]
- El 27 de diciembre de 2023, el Departamento de Defensa de Estados Unidos anunció otro paquete de ayuda valorado en 250 millones de dólares que incluye un número indeterminado de misiles TOW.[11]
- El 24 de abril de 2024, después de varios meses sin enviar ningún tipo de ayuda a Ucrania por culpa del bloqueo presupuestario de los republicanos en el Senado, el Departamento de Defensa de Estados Unidos anunció el envío de más misiles anticarro TOW, sin especificar el número, como parte de un paquete valorado en 1.000 millones de dólares.[12]
En combate
Con el M1167 HMMWV
En septiembre de 2022 se publicó un vídeo de un M1167 HMMWV ucraniano disparando un misil TOW.[13]
A principios de noviembre de 2022 se difundieron varios vídeos en los que se ven M1167 HMMWV ucranianos con su lanzador de misiles TOW en el área de operaciones de Jersón. Los vehículos aún conservaban el camuflaje desértico con el que fueron entregados por Estados Unidos.[14][15]
Un M1167 HMMWV ucraniano disparando un misil TOW en septiembre de 2022.
Un M1167 HMMWV en el área de operaciones de Jersón a principios de noviembre de 2022.
Secuencia de lanzamiento de un misil vista a través de la pantalla y el parabrisas en el interior de un M1167 HMMWV. Finales de octubre de 2023.
Con el M2 Bradley
El 18 de junio se publicó un vídeo en el que se graba el visor nocturno de un Bradley que ataca y destruye blancos rusos con sus misiles y con su cañón automático durante los combates nocturnos en la región de Zaporiyia.[16] El 6 de julio de 2023 se publicó otro vídeo grabado desde el interior de un Bradley en el que se ve a través del visor térmico como destruye un carro de combate ruso con un misil TOW.[17]
Un M2 Bradley con camuflaje pixelado ucraniano en Zaporiyia, junio de 2023.
Fotograma de un vídeo grabado desde el interior de un M2 Bradley durante la destrucción de un tanque ruso con uno de sus misiles TOW a principios de julio de 2023.
El 18 de julio de 2023 la cuenta oficial del Ministerio de Defensa de Ucrania afirmó que la tripulación de un Bradley, formada por los apodados "Prymara", "Kach" y "Bublyk", consiguió destruir con sus misiles TOW dos carros de combate rusos T-72. Supuestamente la hazaña fue conseguida durante una única acción de combate y después de haber neutralizado infantería enemiga con el cañón automático.[18]
- Secuencia del lanzamiento de un TOW desde un Bradley ucraniano.
Ignición del cohete de propulsión principal.
Despliegue de aletas.
Encendido de los motores-cohete de vuelo.
