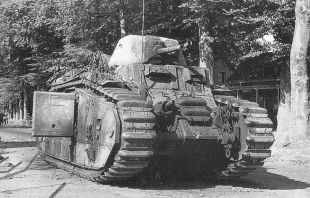

Flammwagen auf Pz.Kpfw. B-2(f)

Flammwagen auf Pz.Kpfw. B-2(f)
Tipo	Carro lanzallamas
País de origen	Alemania
Historial de servicio
En servicio	1942-1944
Operador principal	Wehrmacht
Batallas principales	Frente Oriental
Historial de producción
Diseñado	1941
Basado en	Char B1 bis
Fabricantes	Daimler-Benz, Koebe, Wegmann
Producido	1941-1943
Cantidad	~60
Especificaciones generales
Peso	34 t
Longitud	6,86 m
Anchura	2,5 m
Altura	2,88 m
Motor	Renault L6, 307 CV
Velocidad máx.	28 km/h
Autonomía máx.	150 km
Tripulación	4 (conductor, operador de radio, comandante y cargador)
Blindaje	55-60 mm
Arma primaria	Lanzallamas en el frontal del casco
Arma secundaria	Cañón de 47 mm SA 35 con ametralladora coaxial

El Flammwagen auf Pz.Kpfw. B-2(f) fue un carro lanzallamas creado por los alemanes con carros de combate franceses B1 bis capturados. El lanzallamas utilizaba la misma tecnología del Flammpanzer II y se instaló en lugar del cañón de 75 mm del casco, manteniendo el armamento de la torreta, por lo que tenía una configuración similar al famoso Churchill Crocodile británico. El llanzallamas, que tenía un alcance de 40-45 metros y combustible para 200 disparos, era empelado por el operador de radio, situado al lado del conductor, mientras que otros dos hombres manejaban el armamento de la torreta.

Sección pendiente de ampliación.

Diseño

Blindaje

Blindaje Char B1 bis
Tipo	Torreta CHA Casco de acero laminado atornillado con algunas partes CHA
	Frente	Laterales	Atrás	Arriba/abajo
Torreta	56 mm / 90° curvo	46 mm / 68° curvo	46 mm / 68° curvo	30 mm
Mantelete	55 mm / curvo
Superestructura	60 mm / 70°	60 mm / 90°	55 mm / 90°	25 mm
Casco	60 mm / 45°	60 mm / 90°	55 mm / 47°	20 mm

Movilidad

Movilidad Char B1 bis
Motor	Renault aviation L6 de 14,4 litros, 307 CV		Potencia/peso	9,5 CV/t
Combustible	400 litros, gasolina		Altura suelo	48 cm
Transmisión	Caja de cambios 5 vel. + 1 reversa		Diámetro de giro mínimo	14 m
Dirección	Doble diferencial con unidad de control hidrostática Naeder
Rodaje	4 bogies de 4 ruedas, 16 en total (por lado)		Presión sobre el terreno	0,85 kg/cm²
Cadenas	50 cm (ancho)
Suspensión	Combinación de muelles helicoidales verticales y ballestas		Pendiente máx.	26°
	Por carretera	Campo a través	Superación de obstáculos
Velocidad máx.	27 km/h	16 km/h	Verticales	93 cm
Consumo	330 l/100 km		Zanjas	2,74 m
Autonomía	135 km	100 km	Vadeo	1,47 m

Armamento

Potencia de fuego Char B1 bis - torreta
Cañón	47 mm SA 35				Ángulo de elevación		-18° a +18° (manual)
Calibre	47 mm	Largo	L/32 o L/34		Giro torreta		360° en 28 seg. (eléctrico)
Mira					Cadencia de disparo		15-20 disparos/min
Munición	50 proyectiles 47×380 mm R				Alcance
Contra una placa de blindaje de acero SIN INCLINAR
Munición	Tipo	Peso proyectil	Velocidad de salida	Penetración en mm según distancia
				100 m	500 m	1.000 m	1.500 m	2.000 m	2.500 m
PzGr. 178(f)	APCBC	1,73 kg	660 m/s	53	40	28	21	17	15
Armamento secundario		Ametralladora coaxial MAC 31 de 7,5 mm

Referencias

Este artículo fue redactado por Adrián Hermida para WikiTanks en base a las siguientes fuentes:

• Chamberlain, Peter y Doyle, Hilary L. (1993). Encyclopedia of German Tanks of World War II. Arms and Armour. ISBN 1-85409-214-6.
• Jentz, H. (1995). Flammpanzer german flamethrowers 1941-1945. Osprey.
