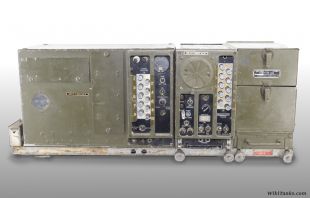

SCR-528
IMG 9666 InPixio-1.jpg

Tipo Transceptor de radio
País de origen Flag of United States.png Estados Unidos
Historial de servicio
En servicio 1941-1958
Vehículos
M3 Stuart, M3 Lee, M4 Sherman, M8 Greyhound, M24 Chaffee, M26 Pershing
Historial de producción
Diseñado 1940
Producido Julio 1941 - ?
Especificaciones generales
Banda Frecuencia Modulada (FM)
Frecuencia 20 - 27,9 MHz
Canales 10 preestablecidos, 80 en total
Antena Mástil de 3 m
Potencia de
transmisión
30 W
Uso Tanques, blindados y vehículos de comunicaciones del Ejército de Estados Unidos

El SCR-528 era un equipo de radio de onda corta usado en vehículos terrestres de Estados Unidos de la Segunda Guerra Mundial. El equipo estaba formado por varios módulos, de los cuales los principales eran un transmisor y un receptor, por lo tanto servía para enviar y recibir comunicaciones. Se trata de una versión simplificada del SCR-508 con un solo receptor en lugar de dos.

En el caso de un tanque M4 Sherman los principales componentes para la instalación de un equipo de radio SCR-528 eran: un soporte FT-237, un receptor BC-603/683, un transmisor BC-604/684, un módulo de almacenaje CH-264 para guardar accesorios, unos auriculares HS-18 o HS-30, un micrófono T-17 o T-30, una antena A-62, un mástil de 3 secciones, un generador de 24 V DM-36 y otro DM-37, y una serie de cables, soportes y conectores para la instalación y conexión del equipo, de la antena, del mástil y de los accesorios.

Al equipo de radio SCR-528 se podía conectar un iterfono para la comunicación de los miembros de la tripulación dentro del vehículo. En el caso de un tanque M4 Sherman, añadiendo los siguientes componentes: 5 cajas de control BC-606, 1 generador de 24 V DM-36, 1 amplificador BC-605, 4 auriculares HS-18 o HS-30 y 5 micrófonos T-17 o T-30, además de una serie de conectores y cables para conectar todos estos elementos.

Referencias

Este artículo fue redactado por Adrián Hermida para WikiTanks en base a las siguientes fuentes:
