TNSh-20
| TNSh-20 ТНШ-20 | |
 | |
|---|---|
| Tipo | Cañón automático |
| País de origen |  Unión Soviética
|
| Historial de servicio | |
| En servicio | 1941- |
| Vehículos | T-60, T-30, T-40, T-37 y T-38 |
| Batallas | Segunda Guerra Mundial |
| Historial de producción | |
| Diseñador | Alexander Nudelman y Boris Shpitalniy, OKB-15 y OKB-16 |
| Diseñado | 1941 |
| Basado en | ShVAK-20 |
| Fabricantes | Fábricas N.º 2, N.º 314 y N.º 214 |
| Producido | 1941-1942 |
| Cantidad | ~9.000 |
| Especificaciones generales | |
| Peso | 68 kg |
| Calibre | 20 mm |
| Ánima | 1,65 m (L/82,5) |
| Mira | TMFP-1 |
| Ángulo de elevación | -5º a +27º |
| Munición | 20×99 mm R |
| Cargador | Cinta de alimentación de 58 proyectiles |
| Velocidad | 817 m/s |
| Alcance | 2.500 m (efectivo) 6.800 m (máximo) |
| Cadencia | 750 disparos/min |

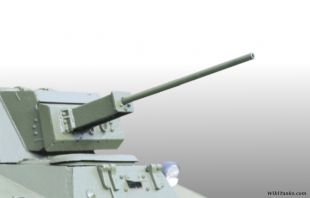

El TNSh-20 fue un cañón automático de calibre 20 mm para vehículos blindados creado en 1941 como una variante del cañón automático para aviones ShVAK del mismo calibre que estaba en uso desde 1936. El nombre contiene las iniciales de sus diseñadores, Alexander Nudelman y Boris Shpitalniy, precedidas de la T de Tank. Se probó en el carro anfibio T-40 y luego fue el armamento principal del carro de exploración T-60. A partir de enero de 1942 también fueron rearmados con este cañón ejemplares de blindados ligeros T-30, T-40, T-37 y T-38.
Origen y desarrollo
El TNSh-20 fue desarrollado en poco tiempo por las oficinas de diseño OKB-15 y OKB-16 siguiendo las instrucciones del ministerio de armamento en julio de 1941 para instalar el cañón automático aeronáutico ShVAK-20 en la torreta de un tanque ligero anfibio T-40. Basándose ese diseño existente de 20 mm, las primeras versiones modificadas para carros de combate se comenzaron a probar el 4 de agosto en la OKB-16. Hubo resultados positivos y, aunque con fallos, el cañón fue transferido al OKB-15 para completar el desarrollo, donde sería llevado a su forma final.
Cañón experimental TNSh siendo probado en un T-40.
Tripulantes de un T-60 cargando munición para el cañón automático de 20 mm TNSh, verano de 1943.
En septiembre de 1941, 9 días después de su puesta en servicio, el carro de exploración T-60 fue equipado con un prototipo del TNSh-20, que en ese momento tenía el nombre de "ShVAK-tank". Paralelamente a la puesta en producción del arma, se llevó a cabo su revisión, incluso teniendo en cuenta los resultados de su uso en primera línea de combate. A partir de ahí se puso oficialmente en servicio el 1 de diciembre, y el 1 de enero de 1942 recibió la designación TNSh-1, que luego fue cambiada a TNSh-20. La producción en serie fue transferida principalmente a la Fábrica N.º 2, aunque tambián participaron otras dos fábricas en su producción.
Rendimieto en combate
| Potencia de fuego TNSh-20 | |||||||||
| Contra una placa de blindaje de acero inclinada 30º | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Munición | Tipo | Peso proyectil |
Velocidad de salida |
Penetración en mm según distancia | |||||
| 100 m | 500 m | 1.000 m | 1.500 m | 2.000 m | 2.500 m | ||||
| BZ | APCR | 0,096 kg | 817 m/s | 25 | 18 | ||||
Referencias
Este artículo fue redactado por Adrián Hermida para WikiTanks.
- Koll, Christian (2009). Soviet Cannon - A Comprehensive Study of Soviet Arms and Ammunition in Calibres 12.7mm to 57mm. Austria: Koll. p. 117. ISBN 978-3-200-01445-9.
- Baryatinsky, M. (2014). Todos los tanques de la URSS. La enciclopedia más completa. (en ruso). Litres. ISBN 978-5-699-54263-5.
- Kolomiets, M. (2010). Tanques- "terroristas suicidas" de la Gran Guerra Patria. (en ruso) Estrategia KM: Yauza: Eksmo. Guerra y nosotros. Colección Tanques. ISBN 9785457358683.
- Svirin M. (1999). Cañones automáticos de tanque de pequeño calibre - Armamento de artillería de tanques soviéticos 1940-1945. (en ruso). Vertical. Suplemento de la revista "Armada". No. 4.
