Mle. 1936
| Minas anticarro de Francia en la Segunda Guerra Mundial |
| Mle. 1935 · Mle. 1936 |
| Mle. 1936 | |
 | |
|---|---|
| Tipo | Mina anticarro |
| País de origen |  Francia
|
| Historial de servicio | |
| Operadores principales |
Ejército Francés.png){kind=small} Wehrmacht
|
| Batallas | Batalla de Francia, Campaña del Norte de África, Batalla de Normandía, Campaña de Italia |
| Especificaciones generales | |
| Peso | 6,6 kg |
| Longitud | 24 x 14 cm |
| Explosivo | 2,6 kg de TNT |
| Espoleta | 2 espoletas, activación por presión de 140-230 kg |

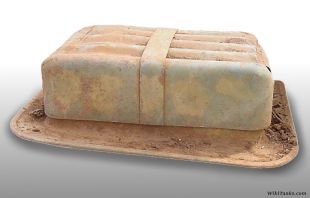

La Mine antichar modèle 1936 o Mle. 1936 fue una mina anticarro de carcasa metálica rectangular fabricada en Francia en la segunda mitad de los años 1930 y empleada durante la Segunda Guerra Mundial.
Diseño
La mina Mle. 1936 es una versión mejorada de la Mle. 1935, más ligera, con mayor carga explosiva y con un sistema de funcionamiento mejorado. Construida con carcasas de acero o aluminio, consta de una placa base ligera que hace que el peso total de la mina no sobrepase los 6,6 kg. Sobre la base de la mina se forma una caja rectangular que contiene una carga explosiva de 2,6 kg. En la parte superior del contenedor del explosivo monta dos espoletas de presión M1935 o M1936.
Plano de una mina anticarro Mle. 1936.
Sección de una mina anticarro Mle. 1936 hasta el centro de una de las espoletas.
Cubriendo esta caja, se fija una tapa de presión mediante cables unidos a cada extremo de las carcasa. El interior de la cubierta de presión tiene soldadas dos barras de presión, cada una directamente situada sobre cada una de las espoletas; sin embargo, las barras tienen un rebaje que evita que las presionen, hasta que se inserta una barra de seguridad por el lateral. La barra de seguridad cubre los huecos permitiendo que la cubierta de presión se apoye directamente sobre las espoletas y estas hagan estallar la mina cuando se ejerce sobre alguna de ellas una presión superior a 140 kg. La placa base de la mina tiene cuatro orificios para pernos de sujeción cuando se usa en una posición fija.
En servicio
Este tipo de mina fue capturada en grandes cantidades por el Ejército Alemán después de la Caída de Francia, y luego fue utilizada en el Muro Atlántico, en el Norte de África y en Italia.
Referencias
Este artículo fue redactado por Adrián Hermida para WikiTanks en base a las siguientes fuentes:
- Departamento de Guerra de Estados Unidos. Manual del Ejército TM-E 30-451, Handbook on German Military Forces.
- Landmine and Countermine Warfare 1940-1943, North Africa
- Landmine and Countermine Warfare 1943-1944, Italy
