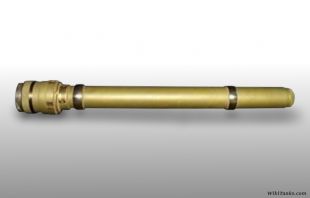

M76 Telescope
| Ópticas de los carros de combate de Estados Unidos |
| M76 Telescope | |
 | |
|---|---|
| Tipo | Mira telescópica para cañón |
| País de origen |  Estados Unidos
|
| Historial de servicio | |
| Vehículos | M18 Hellcat, M36 90 mm GMC |
| Historial de producción | |
| Antecesor | M72C Telescope (76 mm) M70P Telescope (90 mm) |
| Variantes | M76C, M76F/D y M76G |
| Especificaciones generales | |
| Aumento | 3× |
| Campo de visión | 21º |
| Alcance máx. escalado |
4.023 m |
| Uso | Cañón de 76 mm M1 Cañón de 90 mm M3 |
La M76 Telescope fue una mira telescópica estadounidense para apuntar cañones de cazacarros producida en torno a 1944. Tenía una óptica monocular de 3 aumentos con 21º de campo de visión y retícula fija. La versión M76C se usó en el cazacarros M18 Hellcat con su Cañón de 76 mm M1 en sustitución de la M72C, que tenía un campo de visión más reducido. Y las versiones M76F/D fueron utilizadas en el cazacarros M36 GMC con su Cañón de 90 mm M3, como sustituta de la versión M70P de la M70P que se había montado previamente en algunos ejemplares de este cazacarros. El escalado máximo de la retícula era de 4.400 yardas (4.023 m).
Esquema de una M76F Telescope obtenida del Manual Técnico del cazacarros M36B1.
Retícula de una M76F Telescope.
Referencias
Este artículo fue redactado por Adrián Hermida para WikiTanks en base a las siguientes fuentes:
- R.P. Hunnicutt (2015). Sherman: A History of the American Medium Tank. Echo Point Books & Media. ISBN-13: 978-1626548619.
- Manual técnico del Ejército de los Estados Unidos. 90-mm Gun Motor Carriage M36B1 (TM 9-748). Departamento de Guerra de Estados Unidos.
