SCR-508
| SCR-508 | |
 | |
|---|---|
| Tipo | Transceptor de radio |
| País de origen |  Estados Unidos
|
| Historial de servicio | |
| En servicio | 1941-1958 |
| Historial de producción | |
| Diseñado | 1940 |
| Producido | Julio 1941 - ? |
| Variantes | SCR-528, SCR-538, SCR-608, SCR-628 |
| Especificaciones generales | |
| Peso | 62,2 kg |
| Banda | Frecuencia Modulada (FM) |
| Frecuencia | 20 - 27,9 MHz |
| Canales | 10 preestablecidos, 80 en total |
| Antena | Mástil de 3 m |
| Potencia de transmisión |
30 W |
| Uso | Tanques, blindados y vehículos de comunicaciones del Ejército de Estados Unidos |

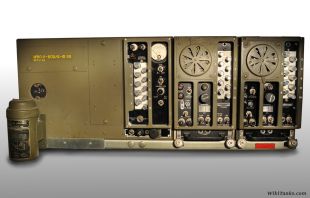

El SCR-508 era un equipo de radio de onda corta para comunicaciones terrestres de corto alcance usado en vehículos blindados y mecanizados del Ejército de Estados Unidos en la Segunda Guerra Mundial. El equipo estaba formado por varios módulos, de los cuales los principales eran un transmisor y dos receptores, por lo tanto servía para enviar y recibir comunicaciones desde dos escalones diferentes a la vez. El SCR-528 era una versión simplificada con sólo un receptor en lugar de dos, el SCR-538 era una versión aún más simplificada sin transmisor que sólo servía para recibir información. Los SCR-608 y SCR-628 eran versiones para la rama de artillería con distintas frecuencias de funcionamiento.
En el caso de un tanque M4 Sherman los principales componentes para la instalación de un equipo de radio SCR-508 eran: un soporte FT-237, dos receptores de radio BC-603, un transmisor de radio BC-604, un módulo de almacenaje CH-264 para guardar accesorios, unos auriculares HS-18 o HS-30, un micrófono T-17 o T-30, una antena A-62, un mástil de 3 secciones, dos generadores de 24 V DM-36, un generador de 24 V DM-37, y una serie de cables, soportes y conectores para la instalación y conexión del equipo, de la antena, del mástil y de los accesorios.
Al equipo de radio SCR-508 se podía conectar un iterfono para la comunicación de los miembros de la tripulación dentro del vehículo. En el caso de un tanque M4 Sherman, añadiendo los siguientes componentes: 5 cajas de control BC-606, 1 generador de 24 V DM-36, 1 amplificador BC-605, 4 auriculares HS-18 o HS-30 y 5 micrófonos T-17 o T-30, además de una serie de conectores y cables para conectar todos estos elementos.
Referencias
Este artículo fue redactado por Adrián Hermida para WikiTanks en base a las siguientes fuentes:
- Departamento de Guerra de Estados Unidos (Oct. 1943). TM 11-310 - Schematic Diagrams for Maintenance of Ground Radio Communication Set. Oficina de Publicaciones del Gobierno de Estados Unidos.
- Departamento de Guerra de Estados Unidos (Abr. 1944). TM 11-2704 - Installation of Radio and Interphone Equipment in Medium Tank M4 Series. Oficina de Publicaciones del Gobierno de Estados Unidos.
