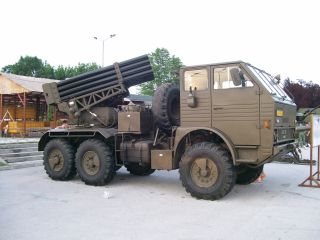

BM-21 Grad
| Lanzacohetes múltiples de la Guerra de Ucrania |
| 70 mm: APKWS 122 mm: BM-21 Grad y derivados · RM-70 · Tornado-G 220-230 mm: BM-27 Uragan · Bureviy · TOS-1 · M142 HIMARS · M270 MLRS · TRG-230 · TOS-2 300 mm: BM-30 Smerch · Vilja · Tornado-S |
| BM-21 Grad БM-21 Град | |
.jpg) | |
|---|---|
| Tipo | Lanzacohetes múltiple de corto alcance |
| País de origen |  Unión Soviética
|
| Historial de servicio | |
| En servicio | 1963 - actualidad |
| Operadores principales |
 Fuerzas Armadas Rusas Fuerzas Armadas de Ucrania
|
| Historial de producción | |
| Diseñador | Empresa estatal de investigación y producción Splav |
| Diseñado | 1963 |
| Fabricantes | Splav |
| Producido | 1963 - actualidad |
| Derivados | RM-70 Tornado-G |
| Especificaciones (9K51) | |
| Peso | 13,7 t |
| Longitud | 7,35 m |
| Anchura | 2,4 m |
| Altura | 3,1 m |
| Motor | V8 gasolina ZiL-375, 180 CV |
| Velocidad máx. | 75 km/h |
| Autonomía máx. | 405 km |
| Tripulación | 3 |
| Arma primaria | 40 cohetes de 122 mm |
| Mira | Telescopio panorámico PG-1M |
El BM-21 Grad ("granizo" en ruso) es un sistema autopropulsado de lanzamiento múltiple de cohetes de artillería de 122 mm con un alcance máximo de 52 km y efectivo de 20 km. Fue diseñado en la Unión Soviética en los años 1960 como sucesor del BM-14 de los años 1950 y del BM-13 Katyusha de la Segunda Guerra Mundial, y se sigue fabricando en la actualidad. Existen numerosas variantes de Grad, empleando distintos modelos de camiones militares de entre 4 y 8 ruedas, aunque la mayoría usan un camión 6×6 similar al Ural-375 de la versión original.
Diseño y variantes
Variantes soviéticas
BM-21 Grad
.jpg)
Versión original en la que el lanzador de 40 cohetes de 122 mm es montado en un chasis modificado de camión militar 6×6 Ural-375D, sin ningún tipo de blindaje.
El BM-21 Grad puede disparar sus cohetes con una cadencia de 2 disparos por segundo, los cohetes salen a una velocidad de 690 m/s y tiene un alance de entre 0,5 a 52 km.
Armamento
| Longitud | Velocidad | Alcance | Carga bélica | |
|---|---|---|---|---|
| Arash 1 | 2,815 m | 710 m/s | 21,5 km | HE-Frag |
| Arash 2 | 2,815 m | 1.050 m/s | 30 km | HE-Frag |
| Arash 3 (Noor) |
2,050 m | 720 m/s | 18 km | HE-Frag |
| Arash 4 | 2,890 m | ? | 40 km | HE-Frag, bolas de acero, minas o termobárica |

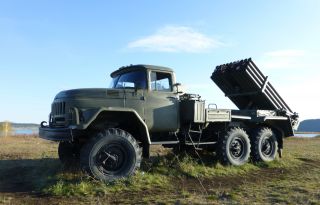

9P138 Grad-1
El 9P138 Grad-1 es una versión más ligera con capacidad para 36 cohetes, montada en un chasis de camión 6×6 ZIL-131. El vehículo con todo su equipo de apoyo (cohetes, transportador 9T450 y camión de reabastecimiento 9F380) se denomina 9K55. El 9P138 solo puede usar cohetes de corto alcance, con un alcance de 15 km. Solía ser conocido en Occidente como BM-21b o M1976.
Variantes rusas
2B26 Grad-K
El 2B26 Grad-K es una versión rusa del Grad montada sobre chasis 6×6 KamAZ-5350.
Variantes ucranianas
Bastion
El Bastion-1 es una modernización ucraniana basada en el chasis 6×6 KrAZ-260 y sistema de control de tiro digital. El Bastion-2 está basado también en un chasis 6×6 KrAZ-260, pero alargado con espacio para una recarga adicional de 40 cohetes.
Bastion-2, con un chasis de KrAZ-260 alargado con espacio para una recarga de munición.

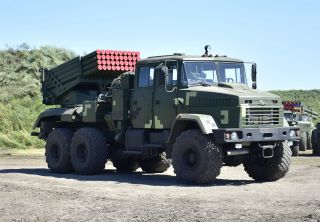

Verba
El Verba es una modernización ucraniana basada en un chasis modificado de camión 6×6 KrAZ-6322 con cabina doble y sistema de control de tiro digital.
Otras variantes
APR-40
El APR-40 es una versión mejorada del BM-21 Grad desarrollada por la compañía rumana Aerostar SA, usando como base el camión 6x6 DAC-665T. Otro modelo ligeramente mejorado, llamado APRA-40 o 40 APRA 122 FMC, está basado en el camión DAC 15.215 DFAEG. Cada lanzador en servicio rumano es acompañado normalmente por un camión de reabastecimiento MITC con grúa de 6 t y un remolque RM13.
En servicio
Federación Rusa
Disponibilidad
| Fuerzas Terrestres |
Infantería de Marina |
Almacenados | |
|---|---|---|---|
| 9P138 Grad-1 | 420 | ||
| BM-21 Grad | 550 | 36 | 2.000 |
| 9K51M Tornado-G | 180 |
Según la publicación The Military Balance 2021, las Fuerzas Terrestres de Rusia disponían de unos 550 BM-21 Grad y unos 180 9K51M Tornado-G en servicio activo en 2021, además de unos 2.000 BM-21 Grad y unos 420 9P138 en almacenamiento. Según la misma publicación, la Infantería de Marina de Rusia disponía de otros 36 lanzadores Grad / Tornado-G.
En combate
Las primeras pérdidas documentadas de lanzacohetes múltiples BM-21 Grad de las Fuerzas Armadas de Rusia en Ucrania comenzaron a aparecer los primeros días de la invasión, tanto por destrucción como también por captura de tropas ucranianas.
El 9 de agosto de 2023 se difundió un vídeo en que aparece una larga columna de vehículos BM-21 Grad de las Fuerzas Armadas Rusas en una carretera, supuestamente en dirección al frente ucraniano. Lo más llamativo del vídeo es que todos ellos estaban equipados con rejillas de protección antidron en la parte superior.[1]
Un BM-21 Grad ruso con rejillas antidron, agosto de 2023.
Cohetes Arash HE-FRAG de origen iraní para BM-21 Grad en manos rusas, 1 de octubre de 2023.
El 1 de octubre de 2023, se pudo ver por primera vez munición iraní para los Grad rusos en una publicación oficial del Ministerio de Defensa de la Federación Rusa.[2] En diciembre de 2023, la agencia rusa TASS publicó un videoreportaje sobre el uso del BM-21 Grad ruso con rejillas antidron en Ucrania.[3]
Pérdidas
| Destr. | Dañ. | Aband. | Capt. | Total | |
|---|---|---|---|---|---|
| BM-21 Grad | 204 | 20 | 2 | 36 | 262 |
| 9P138 Grad-1 | 4 | 1 | 5 | ||
| 2B26 Grad-K | 22 | 5 | 1 | 28 | |
| 1V110 (mando de batería) |
1 | 1 | |||
| Total | 231 | 25 | 2 | 38 | 296 |
Existen pruebas fotográficas de que durante la Guerra de Ucrania, hasta diciembre de 2024, las Fuerzas Armadas de Rusia tuvieron al menos 296 bajas de vehículos de la serie BM-21 Grad. De esas bajas, 231 fueron pérdidas por destrucción, 2 por abandono y 38 por captura enemiga, además de 25 que resultaron dañados. Entre las bajas citadas había un vehículo de mando de batería 1V110.[4]
Fotogramas de la destrucción de un Grad ruso en junio de 2023 mediante un ataque ucraniano con artillería de precisión con detonación aérea.
Ucrania
Disponibilidad
| Fuerzas Terrestres |
Fuerzas Aerotransportadas | |
|---|---|---|
| 9P138 Grad-1 | 18 | |
| BM-21 Grad | 185 | 6 |
| Total | 203 | 6 |
Las fuerzas separatistas del Dombás se hicieron con algunos ejemplares de Grad ucranianos en el año 2014. Según la publicación The Military Balance, en el año 2016 las Fuerzas Terrestres de Ucrania disponían de 185 BM-21 en servicio, y de más de 209 en el año 2022 antes de la invasión rusa, algunos de ellos de la versión 9P138 Grad-1. Las Fuerzas de Asalto Aéreo disponían de al menos 6 ejemplares de BM-21 Grad en el año 2021, según la misma publicación.
Entregas
| País | Variante | Cantidad | Fecha |
|---|---|---|---|
 Polonia
|
BM-21 Grad | >20 | Abr. 2022 |
 República Checa Bulgaria
|
BM-21 Grad | ? | May.- jun. 22 |
 Rumanía
|
APR-40 | >4 | May. 2023 |
| Total | >24 | ||
Además de la cantidad de BM-21 Grad que tenía Ucrania, tras la invasión a gran escala de Rusia en 2022, Ucrania recibió ejemplares del BM-21 Grad o versiones derivadas de varios países.
- Polonia suministró a Ucrania más de 20 ejemplares de sus BM-21 Grad a partir de abril de 2022.
- La República Checa donó a Ucrania un número indeterminado de lanzacohetes múltiples BM-21 Grad comprados a Bulgaria y entregados a partir de mayo o junio de 2022.
- Por parte de Rumanía, Ucrania recibió un número desconocido de la versión rumana APR-40 a partir de mayo de 2023.
En enero de 2023 se difundieron imágenes de un lote de cohetes Arash de 122 mm de origen iraní para BM-21 Grad en manos ucranianas. La munición había sido fabricada en el año 2022, y se desconoce la procedencia de la misma, una de las posibilidades es que sea un cargamento incautado durante un envío a milicias armadas por Irán, por ejemplo a los hutíes de Yemen. Anteriormente también se había visto un cargamento de munición de artillería de 122 y 152 mm del mismo origen en manos ucranianas.[5]
Unidades
| Unidad | Fecha de formación |
Base | Variante |
|---|---|---|---|
 Fuerzas Terrestres de Ucrania
| |||
 1.ª Brigada de Tanques |
1997 | Honcharivske, Óblast de Cherníhiv | |
 17.ª Brigada de Tanques |
2016 | Krivói Rog, Óblast de Dnipropetrovsk | |
.svg.png){kind=small} 10.ª Brigada de Asalto de Montaña |
2015 | Kolomyia, Óblast de Ivano-Frankovsk | |
 14.ª Brigada Mecanizada |
2014 | Volodymyr, Óblast de Volinia | |
 24.ª Brigada Mecanizada |
2003 | Yavoriv, Óblast de Lviv | |
 28.ª Brigada Mecanizada |
2016 | Chornomorske, Óblast de Odesa | |
 30.ª Brigada Mecanizada |
2016 | Zviahel, Óblast de Zhitómir | |
 33.ª Brigada Mecanizada |
2016 | n/d | |
 53.ª Brigada Mecanizada |
2014 | Severodonetsk, Óblast de Lugansk | |
.svg.png){kind=small} 54.ª Brigada Mecanizada |
2014 | Bajmut, Óblast de Donetsk | |
 56.ª Brigada Motorizada |
2015 | Mariúpol, Óblast de Donetsk | |
 57.ª Brigada Motorizada |
2014 | Nova Kajovka, Óblast de Jersón | |
 58.ª Brigada Motorizada |
2017 | Konotop, Óblast de Sumy | |
.png){kind=small} 59.ª Brigada Motorizada |
2014 | Haisyn, Óblast de Vínnitsa | |
 60.ª Brigada Mecanizada |
2015 | n/d | |
 72.ª Brigada Mecanizada |
2016 | Bila Tserkva, Óblast de Kiev | |
 93.ª Brigada Mecanizada |
1999 | Cherkaske, Óblast de Dnipropetrovsk | |
 Fuerzas de Asalto Aéreo de Ucrania
| |||
 25.ª Brigada Aerotransportada |
1993 | Hvardiiske, Óblast de Dnipropetrovsk | |
 46.ª Brigada Aeromóvil |
2016 | Poltava, Óblast de Poltava | |
 79.ª Brigada de Asalto Aéreo |
2016 | Nicolaiev, Óblast de Nicolaiev | Grad-1 |
 80.ª Brigada de Asalto Aéreo |
2015 | Lviv, Óblast de Lviv | Grad-1 |
 81.ª Brigada Aeromóvil |
2014 | Kramatorsk, Óblast de Donetsk | |
 Infantería de Marina de Ucrania
| |||
 37.ª Brigada de Infantería de Marina |
2023 | n/d | APR-40 |
 Guardia Nacional de Ucrania
| |||
 14.ª Brigada Chervona Kalyna |
2023 | Kalynivka, Óblast de Vínnitsa | |
El BM-21 Grad sus variantes son usados en un gran número de brigadas ucranianas de las Fuerzas Terrestres, de las Fuerzas de Asalto Aéreo, de la Infantería de Marina y de la Guardia Nacional. La variante Grad-1 predomina en las Fuerzas de Asalto Aéreo, y la APR-40 en la Infantería de Marina. En la tabla desplegable que acompaña a este texto se muestran las unidades en las que se ha usado el BM-21 Grad en base a pruebas visuales.
En combate
El 2 de agosto de 2023 se publicó un vídeo de la 37.ª Brigada de Infantería de Marina de Ucrania empelando un APR-40 de origen rumano para descargar sus cohetes sobre posiciones rusas.[6] El 26 de agosto de 2023 se publicó un vídeo de uno de los escasos Bastion-1 ucranianos disparando una salva de cohetes en el frente Sur.[7]
Un grupo de 4 BM-21 Grad ucranianos realizando una descarga de sus cohetes sobre posiciones rusas durante la contraofensiva de primavera de 2023.
Un APR-40 de la 37.ª Brigada de Infantería de Marina de Ucrania realizando una descarga de sus cohetes sobre posiciones rusas en verano de 2023.
Un Bastion-1 ucraniano abriendo fuego contra posiciones rusas en el Sur de Ucrania a finales de agosto de 2023.
El 15 de noviembre de 2023 se publicó un vídeo en el que se ve como los ucranianos empelan un lanzacohetes Verba para atacar posiciones rusas.[8]
Pérdidas
| Destr. | Dañ. | Aband. | Capt. | Total | |
|---|---|---|---|---|---|
| BM-21 Grad | 37 | 12 | 4 | 53 | |
| 9P138 Grad-1 | 1 | 1 | |||
| Bastion-1 | 1 | 1 | |||
| Total | 39 | 12 | 4 | 55 |
Existen pruebas fotográficas de que durante la guerra, hasta diciembre de 2024, las Fuerzas Armadas Ucranianas tuvieron al menos 55 bajas de BM-21 Grad. De esas bajas, 39 fueron pérdidas por destrucción y 4 por captura enemiga, mientras que otros 12 resultaron dañados.[9]
Referencias
- ↑ War Monitor (9 ago. 2023). A column of MLRS BM-21 "Grad" of the RF Armed Forces with additional protection supposedly heading towards Ukraine. twitter.com
- ↑ Ukraine Weapons Tracker (1 oct. 2023). For the first time Iranian ammunition appeared in official footage from the Russian Ministry of Defense- showing Iranian 122mm HE-FRAG rockets of the Arash family for BM-21 Grad MRLS. twitter.com
- ↑ Rob Lee (28 dic. 2023). Russian BM-21 Grad MLRS with counter-UAV screens. twitter.com
- ↑ Oryx. Documenting Russian Equipment Losses During The 2022 Russian Invasion Of Ukraine. oryxspioenkop.com
- ↑ Ukraine Weapons Tracker (13 ene. 2023). Another type of Iranian-made ammunition was spotted in use with the Ukrainian army - this time 122mm HE-FRAG "Grad" rockets of the Arash family, made in 2022.
- ↑ Praise the Steph (2 ago. 2023). Romania-donated 122mm APR-40 MLRS in service with Ukrainian 37th Separate Marine Brigade. twitter.com
- ↑ Ukrainian Front (26 ago. 2023). Operation of the rare Ukrainian-made 122-mm MLRS "Bastion-01" in the southern direction.
- ↑ MilitaryNewsUA (15 nov. 2023). Ukrainian 122-mm MLRS "Verba" hits Russian positions. twitter.com
- ↑ Oryx. Documenting Ukrainian Equipment Losses During The 2022 Russian Invasion Of Ukraine. oryxspioenkop.com
Este artículo fue redactado por Adrián Hermida para WikiTanks en base a las siguientes fuentes:
- Prenatt, Jamie; Hook, Adam (2016). Katyusha – Russian Multiple Rocket Launchers 1941–Present. New Vanguard 235. Osprey Publishing Ltd. ISBN 978-1-4728-1086-1.
