JDAM
| Bombas guiadas de la Guerra de Ucrania |
| MAM-C · MAM-L · KAB-1500L · UMPK · JDAM · KAB-500L · AASM Hammer · GBU-39 SDB · UMPB · PBK-500U |
| JDAM | |
 | |
|---|---|
| Tipo | Bomba guiada |
| País de origen |  Estados Unidos
|
| Historial de servicio | |
| En servicio | 1999 - actualidad |
| Operador principal |  Fuerza Aérea de Ucrania
|
| Historial de producción | |
| Diseñador | McDonnell Douglas |
| Fabricantes | Boeing Defense, Space & Security |
| Variantes | GBU-38, GBU-54, JDAM-ER, GBU-32, GBU-55, GBU-31, GBU-56 |
| Especificaciones generales | |
| Peso | 230 - 910 kg |
| Sistema | Guiado GPS / INS |
| Alcance | 24 km, o 72 km con JDAM-ER (máximo) |
El JDAM (Joint Direct Attack Munition) es un kit de guiado de bombas de aviación desarrollado conjuntamente por la Fuerza Aérea y la Armada de los Estados Unidos en los años 1990 para convertir bombas convencionales de caída libre en bombas de precisión. Desde 1998 hasta noviembre de 2016, Boeing produjo más de 300.000 kits de guiado JDAM. En 2017, construyó más de 130 kits por día. A fecha de enero de 2024, se habían producido 550.000 kits.
Diseño y variantes
JDAM
.jpg)
| GBU-31 | GBU-32 | GBU-35 | GBU-38 | ||
|---|---|---|---|---|---|
| Cabeza de guerra | Serie Mark 84 (907 kg) |
Mark 83 (454 kg) |
BLU-110 (454 kg) |
Serie Mark 82 (227 kg) | |
| Peso total | 925–961 kg | 461 kg | 257 kg | ||
| Longitud | 3,88 – 3,77 m | 3,04 m | 2,35 m | ||
| Envergadura | 635 mm | 498 mm | 356 mm | ||
| Guiado | GPS, INS | ||||
| Alcance | 24 km | ||||
| Precisión | 5 m de CEP con GPS 30 m de CEP con INS | ||||
Las bombas equipadas con el sistema JDAM reciben una cola con superficies de control aerodinámico y unas serie de elementos anclados al cuerpo de la bomba mediante cinchas. El sistema JDAM estaba destinado a mejorar la tecnología de las bombas guiadas por láser e imágenes infrarrojas, que podían verse obstaculizadas por malas condiciones del terreno y del clima. Cuentan con un sistema de guiado inercial (INS) acoplado a un receptor de Sistema de Posicionamiento Global (GPS), lo que les otorga un alcance de hasta 28 km desde que son liberadas del avión y una precisión de 5 metros de Error Circular Probable (CEP).
Las bombas equipadas con el kit de guiado JDAM tienen un rango de peso de entre 230 a 910 kg (500 a 2.000 libras). Cuando se instala el kit JDAM en una bomba convencional de la serie Mark 80 estadounidense por ejemplo, esta recibe un identificador GBU (Guided Bomb Unit), que reemplaza la nomenclatura BLU (Bomb, Live Unit) de la bomba a la que está conectado.

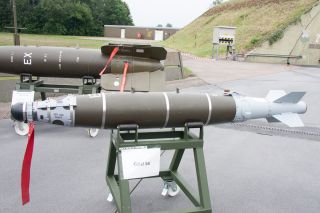

LJDAM
| GBU-54 | GBU-55 | GBU-56 | |
|---|---|---|---|
| Cabeza de guerra | Mark 82 (227 kg) |
Mark 83 (454 kg) |
Mark 84 (907 kg) |
| Peso total | 261–268 kg | ~475 kg | 962–968 kg |
| Longitud | 2,38 m | ~3,05 m | 3,85 m |
| Envergadura | 432 mm | 498 mm | 643 mm |
| Guiado | GPS, INS, SAL | ||
| Alcance | 24 km | ||
| Precisión | 5 m de CEP con GPS 30 m de CEP con INS | ||
Tras las experiencias de combate en Afganistán e Irak, donde estas bombas se mostraron efectivas contra blancos estáticos, se vio la necesidad de ampliar las capacidades contra objetivos en movimiento. En consecuencia, se comenzaron a desarrollar nuevas versiones que añaden en el morro de la bomba un buscador láser semiactivo (SAL) para permitir golpear blancos móviles. Estas son conocidas como LJDAM (Laser JDAM).

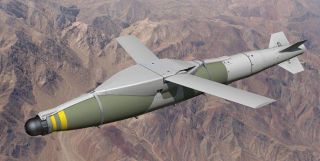

JDAM-ER
La JDAM-ER es una nueva evolución de la serie JDAM equipada con unas alas desplegables que convierten esta arma de precisión en una bomba planeadora con un alcance aumentado hasta un máximo de 72,5 km. La producción en serie de JDAM-ER comenzó en 2015 con la versión más pequeña de la serie, la clase de los 227 kg.
En servicio
Ucrania
Entregas
Estados Unidos entregó a Ucrania bombas planeadoras JDAM-ER a partir de marzo de 2023.
En combate
 Sección pendiente de ampliación.
|
Referencias
Este artículo fue redactado por Adrián Hermida para WikiTanks en base a las siguientes fuentes:
- Bonds, Ray y Miller, David (2002). Illustrated Directory of Modern American Weapons. Zenith Imprint. ISBN 0-7603-1346-6.
